Балки представляют собой несущие элементы, используемые в стоечно-балочных конструкциях. Элементы каждой балки определяются путем настройки свойств типоразмеров в конкретном семействе балок. Предусмотрена также возможность изменения разнообразных свойств экземпляра для задания функциональных особенностей балок.

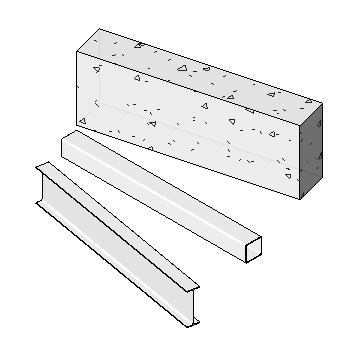

Примеры балок
Балки можно прикреплять к любым несущим элементам в проекте, в том числе к несущим стенам. Присоединение балок к несущим стенам возможно в том случае, если свойству "Использование несущих конструкций" для данной стены присвоено значение "Несущая" или "Комбинированная".

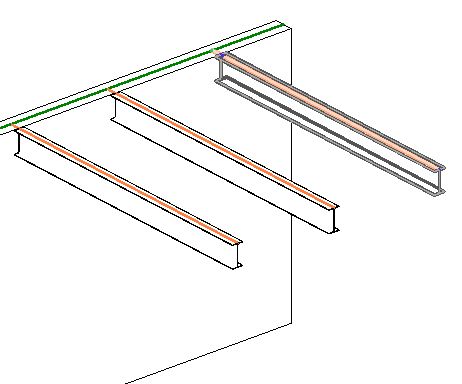

Балки, прикрепленные к несущим стенам
Рисование балок по двум точкам
- Выберите вкладку "Конструкция"
панель "Конструкция"
"Балка". - Щелкните в области рисования для задания начальной точки.
- Перемещая курсор мыши в конечную точку, нарисуйте эскиз балки.
- Щелчком мыши укажите конечную точку.
При наличии колонн на рабочем уровне можно с помощью инструмента "Сетка" добавить несколько балок по выбранным линиям сетки.

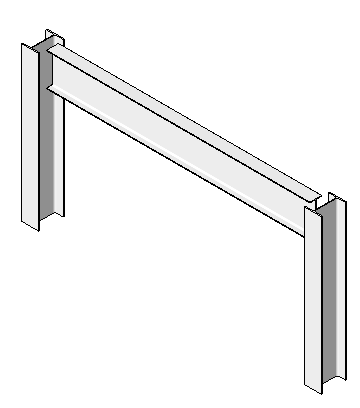

Балка между двумя точками
Рисование балки заданной длины
- Выберите вкладку "Конструкция"панель "Конструкция""Балка".
- Щелкните в области рисования для задания начальной точки.
- Перемещая курсор мыши в конечную точку, нарисуйте эскиз балки.
- Введите длину балки. Введенное значение отображается в текстовом поле.
- Щелчком мыши укажите конечную точку.
Инструмент "Сетка" служит для добавления нескольких балок по выбранным линиям сетки при наличии колонн на рабочем уровне.
Ввод длины балки
Поскольку балки размещаются по линиям сетки, следует построить сетку. Добавьте сетку, выбрав вкладку "Конструкция"панель "База"
"Сетка". Однако добавить несущие балки можно и при отсутствии сетки.
Балки можно добавить одним из следующих способов:
- Начертить отдельные балки.
- Выбрать линии сетки между элементами каркаса.
- Создать цепь балок.
