Раскосы можно добавлять на виде в плане и на каркасном фасаде.
Добавление раскоса на каркасном фасаде
- Откройте каркасный фасад.
- При необходимости дополнительно загрузите раскосы из папки "Structural/Framing" библиотеки семейств программной группы Revit. Подробные сведения приведены в разделе Загрузка несущих раскосов.
- Выберите вкладку "Конструкция"
панель "Конструкция"
"Раскос". - На палитре свойств выберите соответствующий раскос в раскрывающемся списке "Выбор типа".
- Чтобы изменить свойства раскоса перед его добавлением в модель, используйте палитру свойств.
- В области рисования выделите точку привязки, которая будет служить началом раскоса, например на несущей колонне. Щелчком мыши задайте местоположение начальной точки.
Привязка начала раскоса

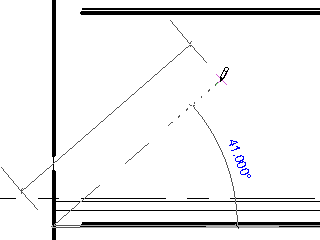

- Для построения раскоса переместите курсор в диагональном направлении до точки привязки, расположенной на другом несущем элементе. Щелчком мыши разместите конечную точку.
Раскосы на каркасном фасаде
Добавление раскоса на виде в плане
- Откройте вид в плане.
- Выберите вкладку "Конструкция"панель "Конструкция" "Раскос".
- На панели параметров выберите "Уровень в начале" и "Уровень в конце"; для каждого уровня укажите величину смещения.
- Щелкните начальную точку и конечную точку раскоса в проекте.
