Раскосами называются элементы каркаса, диагонально присоединенные к балкам и колоннам. Как и в случае балок, для создания раскоса следует выполнить привязку указателя к какому-либо несущему элементу, щелкнуть в начальной точке, выполнить привязку к другому несущему элементу и щелкнуть в конечной точке. Например, раскосы можно построить между несущей колонной и несущей балкой.
Раскосы можно добавлять на виде в плане и на каркасном фасаде.
Раскосы присоединяются к балкам и колоннам, параметрически подстраиваясь к изменениям в проекте здания. Если связь присоединяется к балке, то можно задать тип присоединения, расстояние и отношение. Можно также указать, относительно какого конца опорного элемента задается расстояние или отношение; если конец прикреплен к стене или колонне, можно задать уровень и смещение для высоты точки.
К раскосам можно применять операции копирования, перемещения, симметричного отражения, создания массивов и поворота, в результате которых раскосы могут оказаться за пределами той вертикальной плоскости, в которой они созданы. Эти операции можно выполнять на видах в плане и 3D видах.

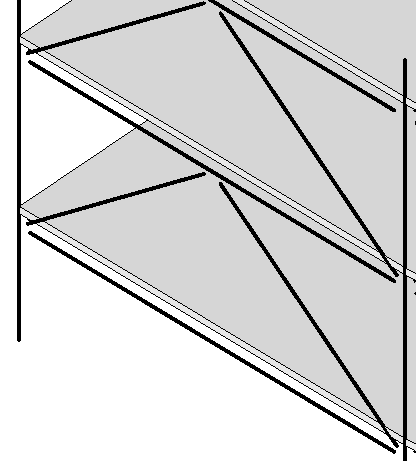

Стандартный раскос
