Редактирование с помощью инструмента просмотра рабочей плоскости

Для изменения элементов концептуальной модели, созданных на основе рабочей плоскости, следует использовать инструмент просмотра рабочей плоскости. Это временный вид, который не отображается в окне Диспетчера проектов.

Этот инструмент удобен для редактирования профилей в формах, выступающих профилях и переходах в продольных компонентах.

Средство просмотра рабочей плоскости доступно на всех видах модели в среде проекта. Ориентацией по умолчанию является активная рабочая плоскость последнего активного вида.

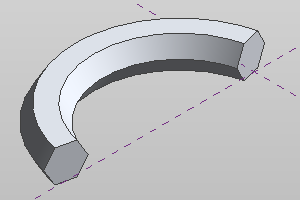

В примерах изображений в следующей процедуре в качестве начальной точки используется сдвиг:

Редактирование с помощью инструмента просмотра рабочей плоскости

  1. Выберите рабочую плоскость или профиль элемента.
  2. Выберите вкладку "Изменить" | "<элемент>"панель "Рабочая плоскость" "Просмотр".

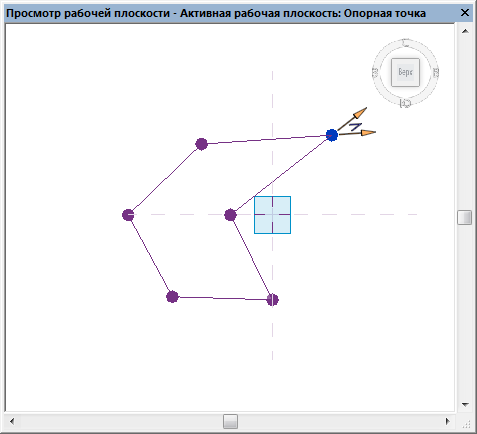

    В окне просмотра рабочей плоскости откроется соответствующий 2D вид.

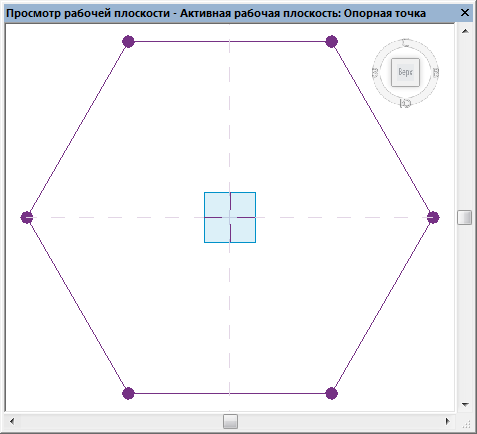

  3. Отредактируйте модель в соответствии с требованиями.

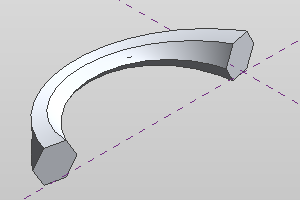

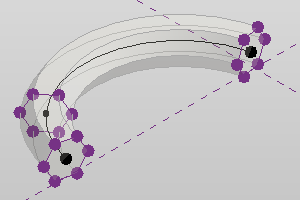

При внесении изменений на виде проекта или в окне просмотра рабочей плоскости другие виды обновляются в режиме реального времени.
