Следующая процедура служит для переноса компонента или элемента, основанного на рабочей плоскости или грани, на другую рабочую плоскость или грань. К элементам на основе рабочей плоскости относятся линии, балки и геометрия семейств.
- В области рисования выберите элемент или компонент, основанный на рабочей плоскости или грани.
- Выберите вкладку "Изменение" | <категория семейств>
панель "Рабочая плоскость"
"Выбрать новую". - На панели "Размещение" установите переключатель в положение одного из следующих параметров:

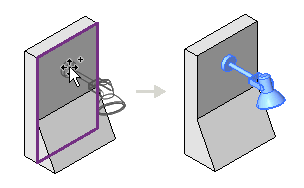

Вертикальная грань (Разместить на вертикальной грани) Этот вариант доступен только для некоторых компонентов и допускает размещение только на вертикальных гранях.

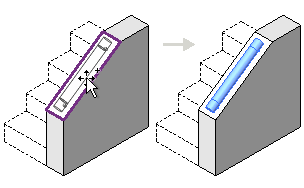

Грань (Разместить на грани). Этот вариант допускает размещение на гранях вне зависимости от их ориентации.

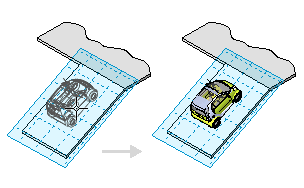

Рабочая плоскость (Разместить на рабочей плоскости). Для этого варианта на виде должна быть определена активная рабочая плоскость (см. раздел Установка и просмотр рабочей плоскости). Компонент можно разместить в любой точке данной плоскости.
- В области рисования перемещайте курсор, пока не будет выделена требуемая новая основа (грань или рабочая плоскость) и пока образец компонента для просмотра не окажется в необходимом положении, а затем щелкните для завершения процедуры переноса.
