Две отдельные топо-поверхности можно объединять в одну. Этот инструмент удобно использовать для повторного присоединения разделенных поверхностей. Объединяемые поверхности должны перекрываться или иметь общее ребро.
- Перейдите на вкладку "Формообразующие и генплан"
панель "Изменение площадки"
("Объединить поверхности"). - (Необязательно) На панели параметров снимите флажок "Удалить точки на общих ребрах".
Эта опция позволяет удалять избыточные точки, возникшие в ходе разделения поверхности. Эта опция установлена по умолчанию.
- Выберите одну топо-поверхность для объединения.
- Выберите вторую топо-поверхность.
Две поверхности объединяются в одну.
Примеры

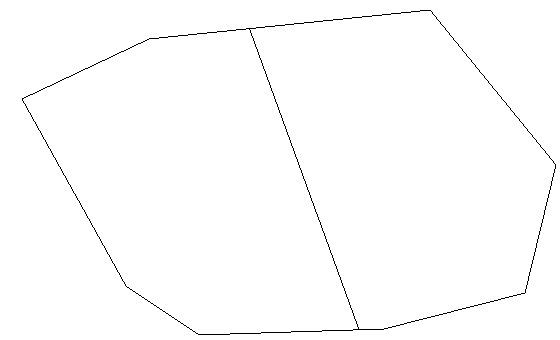

Поверхности, подходящие для объединения
Поверхности, не подходящие для объединения
