Выравнивание заголовков видов на листе

Можно выровнять заголовки видов, расположенных на листе. Выравнивание заголовков видов сохраняется даже при изменении размера видовых экранов.

Прим.: Такой способ выравнивания видов на листе не применим к спецификациям.

Выравнивание видов на листе

1. В проекте добавьте 2 или больше видов на лист.

   См. раздел Добавление видов на лист.

2. Перетащите вид в нужное положение на листе.
3. При необходимости измените длину горизонтальной линии, отображающейся в заголовке вида.

   См. раздел Изменение названия вида на листе.

4. Перетащите второй лист в нужное положение.

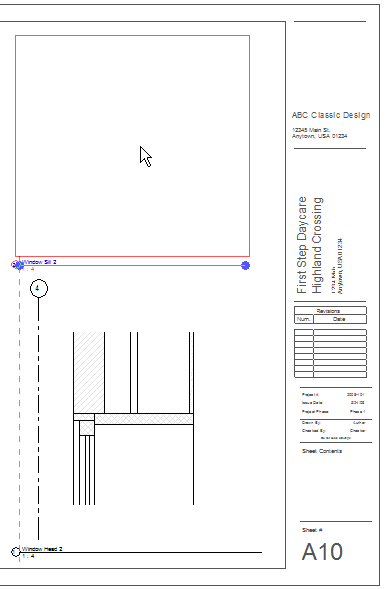

   Когда заголовок второго листа выравнивается (по горизонтали или по вертикали) относительно заголовка вида первого листа, Revit отображает штриховую линию.

   Пример




   Пример


5. (Необязательная операция.) Заблокируйте виды на листе.

   См. раздел Блокирование положения вида на листе.
