На лист можно добавить один или несколько видов здания, включая планы этажей, планы стройплощадки, планы потолочного покрытия, фасады, 3D-виды, разрезы, виды элементов, чертежные и визуализированные виды. Каждый вид можно размещать только на одном листе. Для добавления отдельного вида на несколько листов проекте, создайте повторяющиеся виды и разместите их на различных листах.
Прим.: Можно также размещать на листах легенды и спецификации (в том числе перечни видов и листов). Легенды и спецификации можно размещать на нескольких листах. См. раздел
Добавление спецификации на лист.
Добавление видов на лист
- Откройте лист.
- Добавьте на лист вид с помощью одного из следующих способов:
- В окне "Диспетчер проектов" разверните список видов, выберите вид и перетащите его на лист.
- Выберите вкладку "Вид"
панель "Композиция листов"
("Разместить вид"). Выберите вид в диалоговом окне "Виды" и нажмите кнопку "Добавить вид на лист".

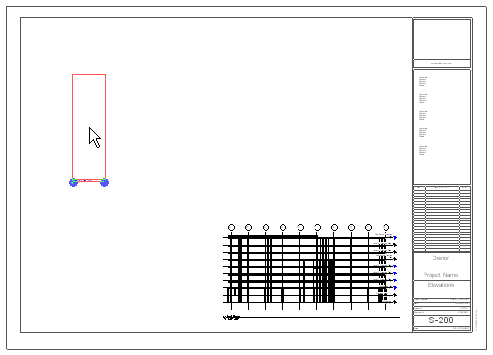

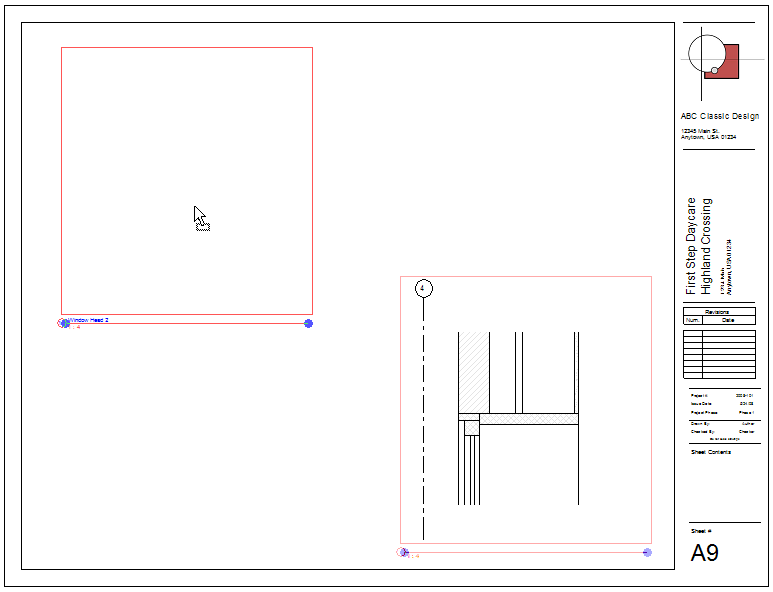

- При перемещении курсора по листу в области рисования вместе с ним перемещается видовой экран для выбранного вида. Когда видовой экран окажется в нужной позиции, щелкните мышью для его размещения. Используйте Выравнивание видов на листе для точного размещения на листах.
- Для добавления других видов на лист повторите шаги 2 и 3.
- При необходимости можно изменить отдельные виды на листе:
- Для изменения названия вида, отображаемого на листе, дважды щелкните название и отредактируйте его. См. раздел Просмотр заголовков на листах.
- Для изменения местоположения вида выберите его видовой экран и перетащите его. Для точного размещения видов можно выровнять их по линиям сетки. См. раздел Выравнивание видов на листе.
Теперь можно выполнить одну из следующих операций, описанных в разделе Изменение вида на листе:
- Изменить масштаб вида.
- Нанести на вид размеры.
- Добавить к виду текстовые примечания.
- Выполнить панорамирование вида.
