Надкапительные плиты

Для укрепления несущего перекрытия в местах расположения колонн можно добавлять надкапительные плиты. Для этого следует нарисовать эскиз несущего перекрытия меньшего размера.

1. Откройте вид в плане с несущим перекрытием над колонной.

2. Нажмите на ленте кнопку "Несущее перекрытие".

   Путь поиска:

   • Вкладка "Конструкция"панель "Конструкция"раскрывающийся список "Перекрытие" "Перекрытие: несущее".
   • Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Перекрытие" "Перекрытие: несущее".

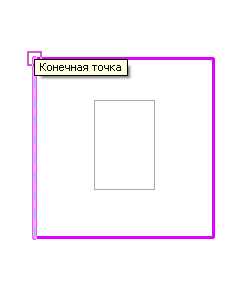

3. Выберите вкладку "Изменить | Создать массив пола"панель "Рисование""Линия границы" и используйте инструменты построения эскиза для завершения эскиза надкапительной плиты (см. раздел Эскизы). Эскиз должен образовывать замкнутый контур или формировать граничные условия.

4. По завершении выберите вкладку "Изменить | Создать массив пола"панель "Режим" "Выход из режима редактирования".

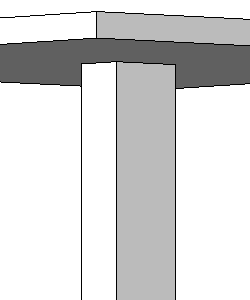

5. Просмотрите надкапительную плиту на вертикальном виде или на виде поперечного разреза.
6. Выберите новую надкапительную плиту.
7. Щелкните на новой надкапительной плите правой кнопкой мыши и выберите "Свойства".
8. На палитре свойств скорректируйте параметры надкапительной плиты "Зависимости", обеспечив ее размещение в модели на правильной отметке.

9. Нажмите кнопку "Применить".
10. При необходимости присоедините геометрические элементы. См. раздел Присоединение геометрии.
