Как и условные обозначения на карте, легенда помогает специалистам-строителям правильно интерпретировать чертежи.
Типы легенд
В комплект конструкторской документации можно включить следующие типы легенд:
- Легенда компонентов: список компонентов, используемых в модели здания, с описанием их структуры, представления на чертежах или внешнем виде. Пример легенды компонентов см. в разделе Виды легенд.
- Легенда ключевых пометок: список ключевых пометок, используемых для документирования модели здания. См. раздел Легенда ключевых пометок.
- Легенда обозначений: список обозначений, используемых на чертежах.

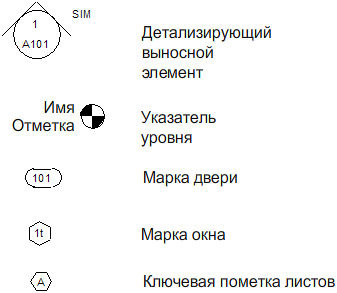

Пример легенды обозначений

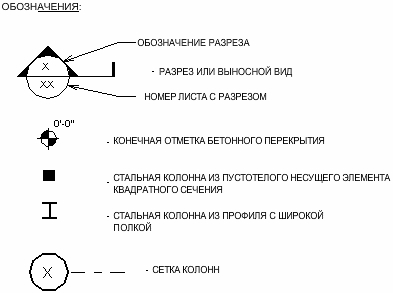

Пример легенды обозначений
Добавление легенды на лист
- Создайте вид легенды в проекте.
Сведения о легендах компонентов и обозначений см. в разделе Виды легенд. Сведения о легендах ключевых пометок см. в разделе Легенды ключевых пометок.
- Откройте лист, на котором требуется разместить вид легенды.
- В Диспетчере проектов разверните узел "Легенды", щелкните имя вида легенды, перетащите вид легенды в область рисования и щелкните для размещения вида легенды на листе.
Вид легенды можно размещать на нескольких листах.
- (Не обязательно) Для легенды компонентов или обозначений скройте название вида.
См. раздел Удаление названия вида с листа.
- (Не обязательно) Для легенды ключевых пометок выполните следующие действия:
