Конфликт вариантов комнат

Причина: данное сообщение выводится в чертеже, если присутствует конфликт между комнатами в главной модели и комнатами во второстепенном варианте конструкции.

Например, если главная модель содержит комнаты, то при размещении комнат в том же пространстве в варианте конструкции границы комнат в главной модели могут перекрываться с границами комнат в варианте конструкции.

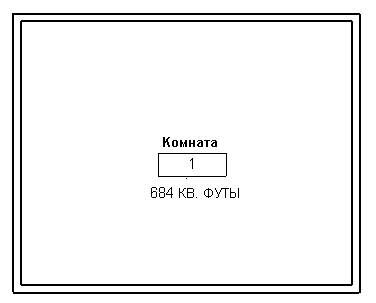

Например, допустим, что главная модель содержит следующую комнату.

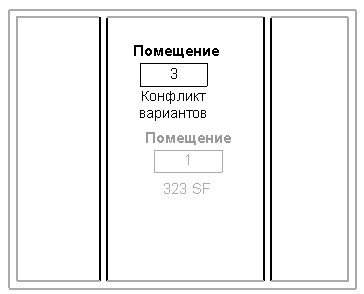

При добавлении комнаты в вариант конструкции марка комнаты указывает на наличие конфликта вариантов.

Прим.: При создании спецификации комнат в столбце "Площадь комнат" в спецификации также отображается "Конфликт вариантов".

Для выяснения причины конфликта вариантов выберите марку комнаты на виде в плане, либо в спецификации комнат выберите ячейку в строке, содержащую информацию о конфликте. Затем выберите вкладку "Изменение | Марки помещений"панель "Предупреждение" ("Показывать предупреждения"). Выводится диалоговое окно предупреждения, развернув которое можно ознакомиться с описанием конфликта и возможными способами его устранения.

Решение: В общем, для исправления конфликтов вариантов конструкции комнаты необходимо добавить конфликтующую комнату главной модели к набору вариантов конструкции. При этом комната исключается из главной модели, и конфликт ликвидируется. См. раздел Перенос элементов из главной модели в набор вариантов конструкции.
