Общие сведения о визуализации в реальном времени

Можно создать визуализацию в реальном времени для отображения модели с применением визуального стиля "Реалистичный" или выполнить визуализацию модели для создания фотореалистичного изображения. Эти типы визуализации показаны на следующих рисунках.

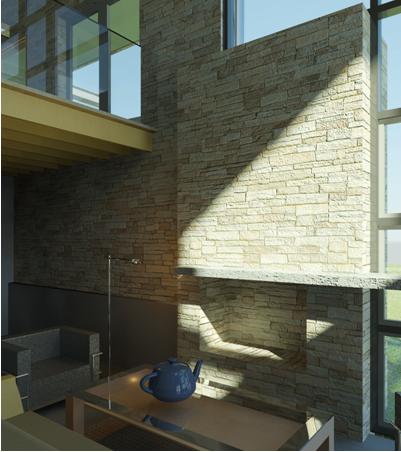

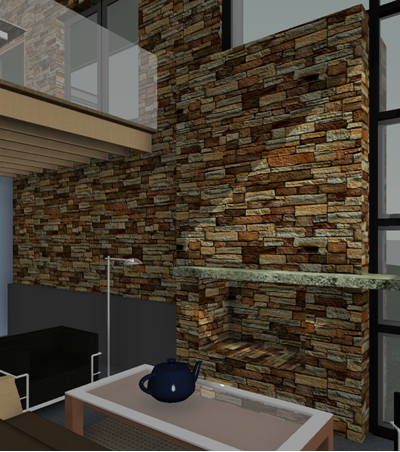

Реалистичная (с применением визуального стиля "Реалистичный") Фотореалистичная (визуализированное изображение)

При выборе визуального стиля "Реалистичный" на виде модели сразу же отображаются реалистичные образы материалов. Если заданы параметры теней и глубины, поворачивая модель, можно получить изображение ее поверхностей при различных вариантах освещения. См. раздел Визуальный стиль "Реалистичный".

Ниже приведено описание процедуры создания вида с визуализацией в реальном времени.

  1. Создайте элемент-модель или откройте существующую модель.
  2. Задайте реалистичные образы материалов для элемента. См. раздел Материалы.
  3. Задайте параметры отображения графики.
  4. Откройте вид, который можно редактировать.
    Прим.: На чертежных видах, в спецификациях и в легендах визуализация в реальном времени невозможна.
  5. На панели управления видом задайте визуальный стиль "Реалистичный".

Для отображения материалов с применением визуального стиля "Реалистичный" по умолчанию включен режим "Использовать аппаратное ускорение (Direct3D®)". Если установленные на компьютере видеоадаптер и драйвер не протестированы на совместимость с Revit или не удовлетворяют минимальным требованиям, при запуске Revit отображается соответствующее предупреждение. Это предупреждение содержит гиперссылку на сайт Autodesk, на котором представлен список протестированных видеоадаптеров и драйверов.

Визуализация материалов возможна только в режиме аппаратного ускорения, поэтому если этот режим отключен, визуальный стиль "Реалистичный" не отличается от визуального стиля "Тонированный". Для перехода к настройке аппаратного ускорения выберите "Параметры"вкладка "Графика""Использовать аппаратное ускорение (Direct3D®)".
