3D привязка обеспечивает точное задание местоположения при размещении точек на вершине модели. Например, с помощью 3D привязки можно задать положение поверхности на формообразующем элементе, который позднее будет служить полом или крышей в проекте. Для включения 3D привязки выберите "3D привязка" на панели параметров.
При создании эскиза с 3D привязкой кривые размещаются при помощи управляющих точек, позволяющих изменять направление кривой в системе координат XYZ.
Создание поверхности путем 3D привязки

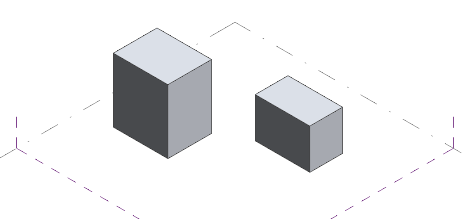

- Создайте 2 формы. См. раздел Формы.
- Выберите вкладку "Создание"
панель "Рисование"
"Линия". - На панели параметров выберите "3D привязка".
- (Необязательная операция) На панели параметров выберите "Цепь", затем в списке "Плоскость размещения" выберите именованный опорный элемент.

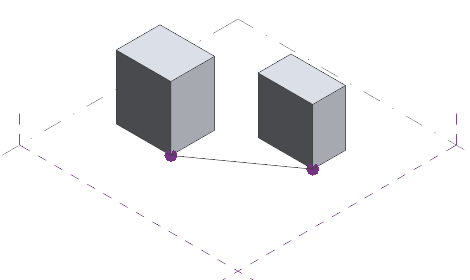

- Проведите линию от одной вершины до другой. Прим.: Выполняется привязка линий к вершине.

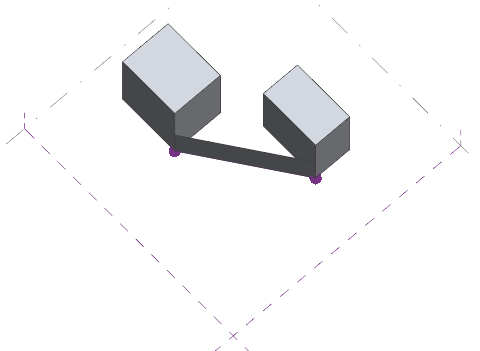

- Выберите линию и щелкните вкладку "Изменение | Линии"панель "Форма"
"Создать форму".
