Разделение вида на несколько листов

Иногда большой вид на помещается на одном листе. В таких случаях для вида необходимо создать несколько листов, разделить вид на части и разместить каждую часть на отдельном листе. Или, возможно, вид слишком высокий или широкий для листа, и требуется разместить части вида рядом друг с другом на одном листе.

Для решения таких проблем предназначены независимые виды.

Разделение вида на несколько листов

  1. В проекте создайте и подготовьте вид, который требуется разделить на части.

    Добавьте все аннотации, выносные элементы, размеры и другую необходимую информацию. См. раздел Оформление документации и представление проекта.

  2. Создайте зависимые виды.

    См. раздел Создание зависимых видов.

    • В каждом зависимом виде с помощью областей подрезки выделите часть модели для отображения на виде, а также необходимые аннотации. Если в зависимом виде отображаются нежелательные аннотации или элементы модели, щелкните элемент правой кнопкой мыши и выберите "Скрыть на виде" "Элементы".
    • В основной вид добавьте линии соответствия, обозначающие разделение вида.

      См. раздел Добавление линий соответствия для зависимых видов.

  3. Создайте листы, на которых будут размещаться зависимые виды.

    См. раздел Добавление листа.

  4. Добавьте зависимые виды на соответствующие листы.

    См. раздел Добавление видов на лист.

  5. (Необязательная операция) Добавьте на основной вид ссылки на виды.

    Ссылки на виду указывают листы, на которых размещаются зависимые виды. Инструкции приведены в разделе Переход между основным и зависимым видами.

Пример

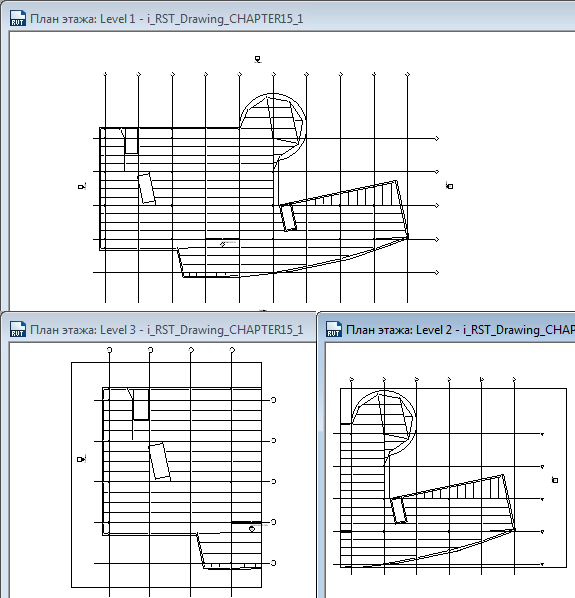

Revit Structure

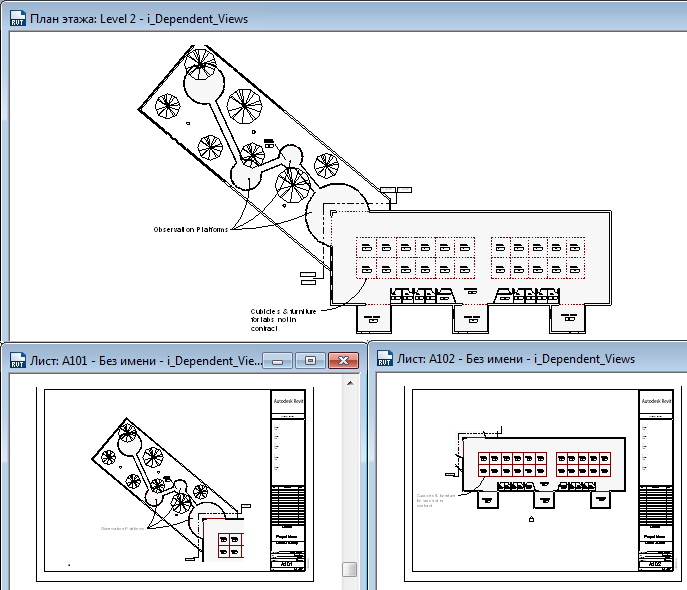

Пример
