Надпись на модели

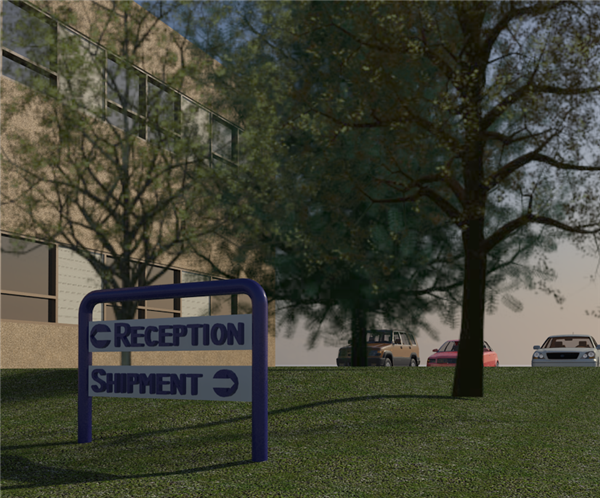

Надпись на модели это 3D элемент на основе рабочей плоскости, который может использоваться для вывесок или обозначений на здании или на стене.

Надпись на модели выполняется на видах проекта и в редакторе семейств. В последнем случае надпись можно нанести только на типоразмеры трехмерных семейств: стены, двери, окна и мебель. Нанесение надписи на модели невозможно для семейств только с двумерным представлением, таких как аннотации, компоненты узлов и профили.

Для надписи на модели допускается изменение многих свойств, таких как шрифт, размер и материал.

Влияние секущей плоскости на надпись на модели

Если надпись на модели пересекается с секущей плоскостью вида, она отображается на виде в плане как вырез. См. раздел Свойства секущего диапазона.

Если семейство отображается как вырез, надпись на модели, сохраненная вместе с семейством, вырезается на видах в плане и в зеркальном отображении потолка. Если семейство не является вырезаемым, надпись не отображается как вырез. См. раздел Задание видимости и уровня детализации для семейств.
