Разрыв линий разреза

Разрыв линий разреза используется в том случае, когда не требуется, чтобы линия разреза проходила через весь чертеж. Разрыв линии разреза не влияет на отображение вида в разрезе.

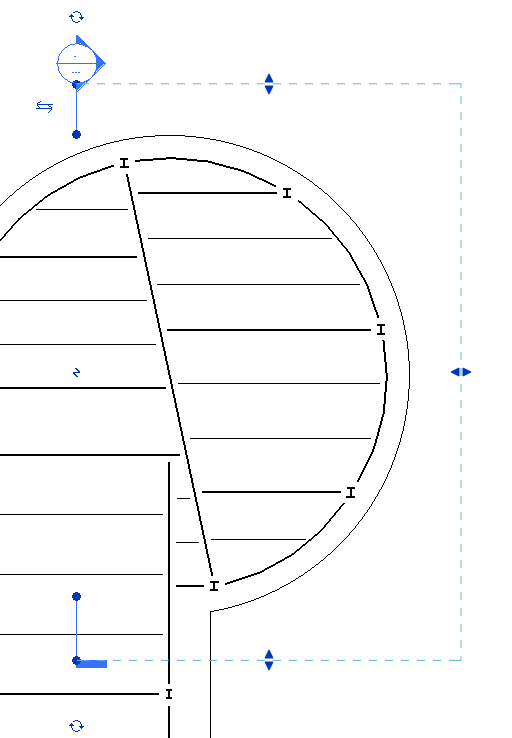

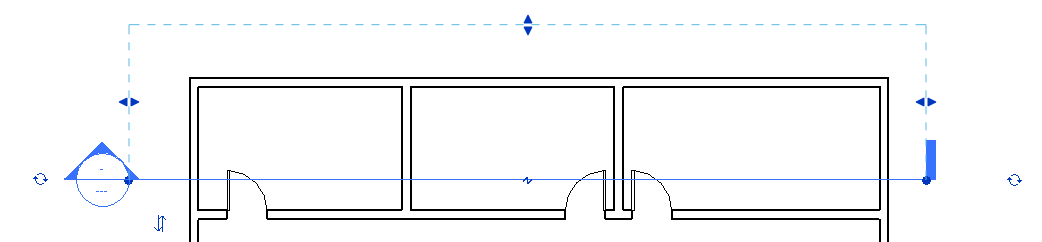

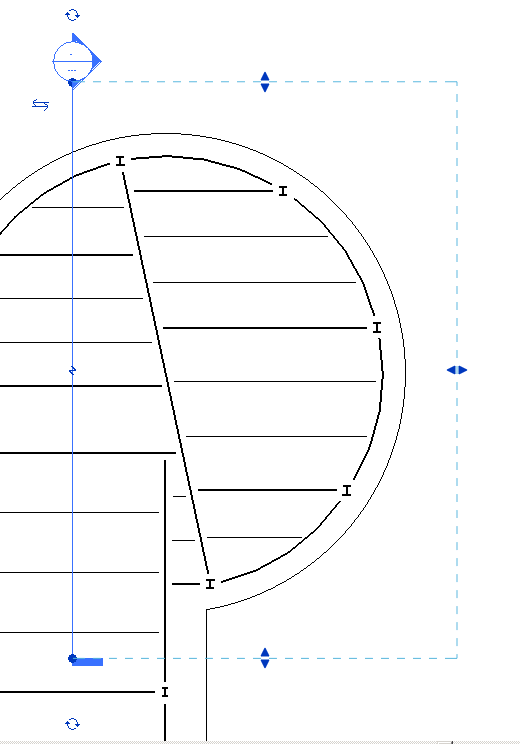

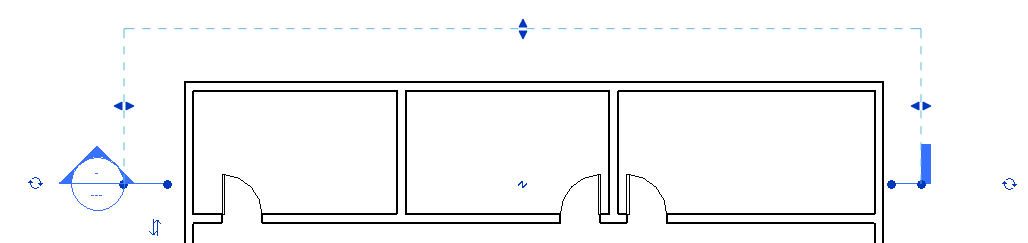

Линию разреза можно разорвать, щелкнув на ручке разрыва () и отрегулировав длину сегмента. Ручка разрыва находится в середине линии разреза. На иллюстрациях ниже представлена одна и та же линия разреза в целом и разорванном состоянии.

Пример

Revit Structure

Пример

Чтобы восстановить линию разреза, нужно снова щелкнуть на ручке разрыва.

Прим.: Разрыв линии разреза зависит от вида. Он влияет на отображение линии разреза только на том виде, на котором был выполнен разрыв.
