Виды этого типа показывают модель в разрезе. Их можно создавать на видах в плане, разрезах, фасадах и видах узлов. На пересекающихся видах они отображаются в виде представлений.
Разрезы бывают трех типов: разрезы зданий, разрезы стен и виды узлов. Каждый тип имеет уникальное графическое представление и располагается в разных группах Диспетчера проектов. Разрезы зданий и разрезы стен располагаются в группах "Разрезы (Разрез здания)" и "Разрезы (Разрез стены)" Диспетчера проектов, а виды узлов — в группе "Виды узлов (Узел)".
Вид в разрезе можно подрезать дальней секущей плоскостью. Подробные сведения приведены в разделе Дальняя секущая плоскость.

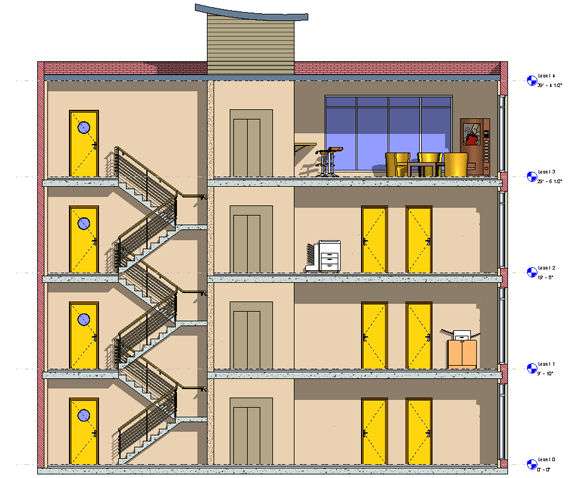

Пример
Виды разрезов в редакторе семейств
- Вид разреза можно создать в редакторе семейств.
- Разрезы недоступны для возводимых семейств.
- Если в обозначении разреза нет заголовка, необходимо загрузить его. См. раздел Изменение заголовка разреза.
