Моделирование криволинейных балок

Поскольку геометрия кривых балок допускает изгиб, их можно рисовать как на виде в плане, так и на виде фасада.

Построение эскиза кривой балки

1. Выберите вкладку "Конструкция"панель "Конструкция""Балка".
2. Выберите вкладку "Изменить | Размещение балки"панель "Рисование" и выберите инструмент построения кривых:
   • Дуга по начальной точке, конечной точке и радиусу
   • Дуга по центру и конечным точкам
   • Дуга с касанием в конечной точке
   • Сопряженная дуга
   • Сплайн
   • Фрагмент эллипса
3. Поместите требуемые точки в область рисования для завершения выбора кривой. См. раздел Элементы эскиза.

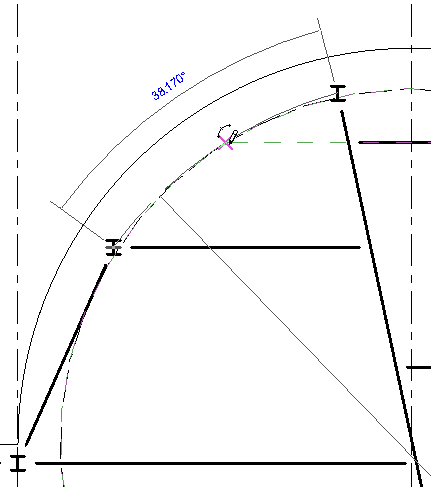

   Определение дуги кривой балки

Сведения о построении эскиза балки см. в разделе Создание балок.

Сведения о свойствах балок см. в разделе Свойства балок.

Пример

Для кривых балок предусмотрена аналитическая модель, которая может быть гладкой или сегментированной. В случае сегментированной аналитической модели можно настроить количество и расположение сегментов. Подробные сведения приведены в разделе Сегментированная аналитическая модель.

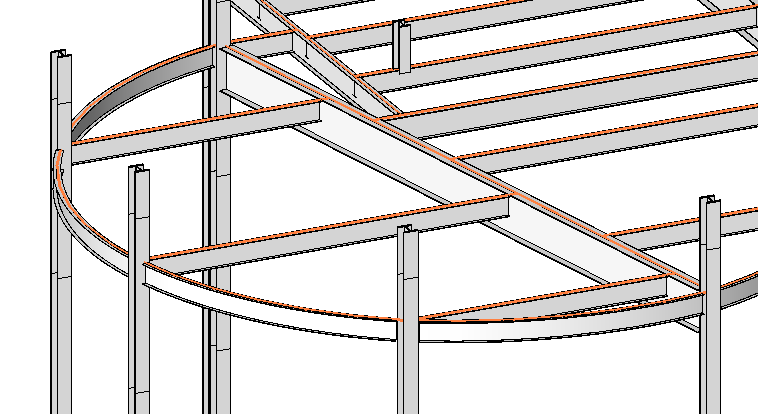

Гладкая аналитическая модель

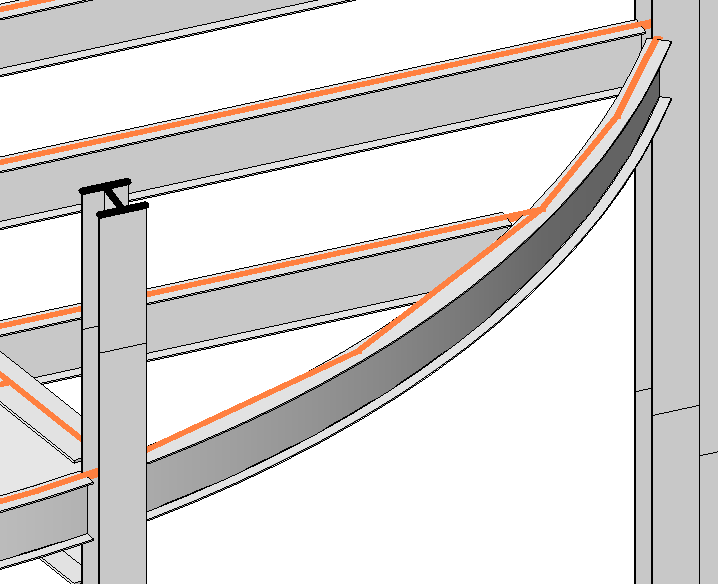

Сегментированная аналитическая модель
