Редактирование профиля фермы

На ортогональных видах разреза или фасада, а также в 3D видах (но не на видах в плане) можно редактировать границы фермы. Можно создавать новые линии, удалять существующие линии и при необходимости корректировать профиль с помощью инструментов обрезки/редактирования. В процессе редактирования профиля фермы можно придать ее верхнему и нижнему поясам любую требуемую форму.

Прим.: Фермы из некоторых семейств невозможно надлежащим образом преобразовать в эскиз профиля. Для согласования формы верхнего и нижнего поясов с формой профиля необходимо, чтобы эскизные линии верхнего и нижнего поясов из семейства компоновок совпадали соответственно с верхней и нижней опорными плоскостями. Кривые, нарисованные в эскизе профиля с помощью инструмента создания опор верхнего или нижнего пояса, определяют преобразование верхней и нижней опорных плоскостей, заданных для семейства, а не форму верхнего и нижнего поясов.

Процедура редактирования профиля фермы

1. Выберите ферму для редактирования.
2. На ленте щелкните на значке ("Редактировать профиль").
3. Щелкните на значке ("Верхний пояс") или ("Нижний пояс").

4. Выберите инструмент построения линий.

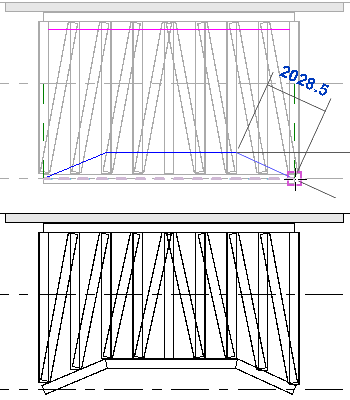

5. Постройте эскиз профиля, от которого будет зависеть ферма.

6. Выберите прежний плоский профиль и удалите его.

7. На ленте щелкните на значке ("Завершить режим редактирования").


   Форма модели фермы корректируется в соответствии с зависимостями, наложенными на новый профиль. При необходимости можно отредактировать пояса присоединенной фермы.



   Если ферма присоединена через отредактированный пояс, профиль игнорируется. Геометрия пояса определяется поверхностью крыши или несущего перекрытия, к которой он присоединен. Первоначальная форма профиля фермы не утрачивается и снова отображается в случае последующего отсоединения фермы.



Совет: Нажмите ("Восстановить профиль"), чтобы восстановить исходный профиль фермы.
