Фермы

В Revit предусмотрена возможность добавления ферм к моделям зданий. С помощью инструмента "Ферма" можно создать ферму в соответствии с компоновкой и другими параметрами, заданными для выбранного типоразмера семейства ферм. Дополнительные сведения о создании семейства ферм приведены в разделе Создание семейства ферм.

Линии компоновки определяют размещение подчиненных элементов, составляющих ферму, таких как верхний пояс, нижний пояс и элементы решетки.

Ко всем типоразмерам в семействе ферм применяется одна и та же компоновка. Другие параметры, например, семейства несущих каркасов, используемые при моделировании поясов и элементов решетки, можно задавать для отдельных типоразмеров.

Для работы с инструментом "Ферма" выберите типоразмер из семейства ферм и укажите в области рисования начальную и конечную точки фермы. После этого в Revit создаются необходимые элементы несущего каркаса, которые размещаются на линиях разметки, заданных для выбранного семейства.

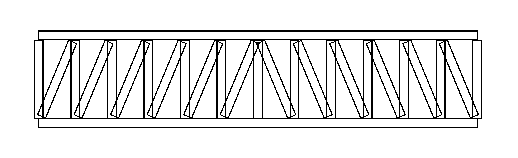

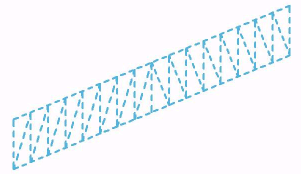

Прим.: При наведении курсора на ферму в области рисования элемент-ферма отображается в виде набора синих штриховых линий. При щелчке на любой из этих синих штриховых линий весь элемент-ферма становится выбранным. Составляющие ферму подчиненные элементы, такие как верхний пояс, нижний пояс и элементы решетки, можно выбирать по отдельности.

По любой их этих линий компоновки можно создать элемент несущего каркаса. Элементы несущего каркаса определяются в семействе компоновок ферм. Для разных типоразмеров в одном и том же семействе можно задать разные предварительно определенные семейства каркасов с одной и той же геометрической компоновкой.

Прим.: В геометрическую компоновку включаются несущие элементы, связанные с типоразмером фермы. Размер несущих элементов можно изменить, однако новый размер необходимо выбрать из набора размеров, доступных в данном семействе ферм. Типоразмер несущего каркаса можно задать в файле определения семейства компоновки ферм с расширением RFA. Подробные сведения приведены в разделе Создание семейства ферм.
