Связь аналитической модели — это элемент, соединяющий два отдельных узла аналитической модели. Создание связей аналитической модели позволяет упростить и ускорить расчет несущих конструкций модели, при этом его влияние на результаты находится в приемлемых пределах. Связи аналитических моделей можно использовать в определенных ситуациях, например, при соединении смещенных колонн и балок или при моделировании жестких мембран перекрытия.

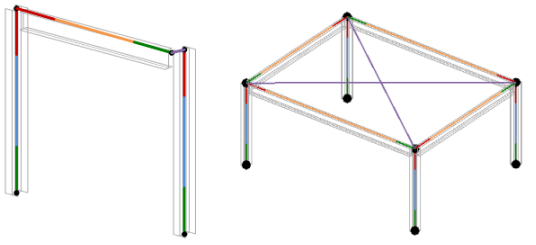

Связи аналитической модели (смещение колонны и жесткие мембраны перекрытия)
Создание связи аналитической модели
- Выберите вкладку "Анализ"
панель "Инструменты аналитической модели"
"Корректировка аналитической модели". - Панель "Редактирование аналитической модели"
"Связь аналитической модели". - Выберите два узла, которые необходимо соединить с использованием связи аналитической модели.
- Нажмите клавишу Esc или выберите команду "Изменить" для завершения работы с инструментом.
- Щелкните значок
("Выход из режима редактирования"), чтобы сохранить изменения.
Свойства связи аналитической модели, кроме маркеров, определяются как свойства системного семейства. Жесткость связей с аналитической моделью можно определить в диалоговом окне "Свойства типа" путем настройки условий перемещения и поворота (фиксировано или свободно).
