Прим.: Перед созданием каркасного фасада необходимо добавить на вид сетку координационных осей. Сведения о построении сетки приведены в разделе Сетки.
- Выберите вкладку "Вид"
панель "Создание"раскрывающийся список "Фасад"
("Каркасный фасад"). - На панели параметров выберите требуемое значение масштаба.
- (Необязательная операция.) Для изменения существующего типа вида или для создания нового типа вида в окне "Выбор типа" выберите в списке тип вида или нажмите кнопку "Редактировать тип".

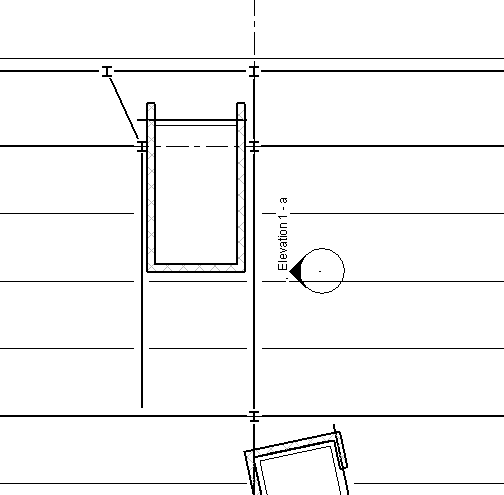

- Разместите обозначение каркасного фасада перпендикулярно выбранной линии сетки в направлении того вида, который требуется отобразить, и щелкните, чтобы его разместить.
- Для завершения нажмите клавишу Esc.
- Дважды щелкните мышью на стрелке фасада, чтобы открыть каркасный фасад.
На открывшемся виде отображается полноразмерный вид участка рабочей плоскости сетки или вспомогательной плоскости, Вид ограничен пределами сетки координационных осей и вспомогательной плоскости соответственно.
