Виды фасадов

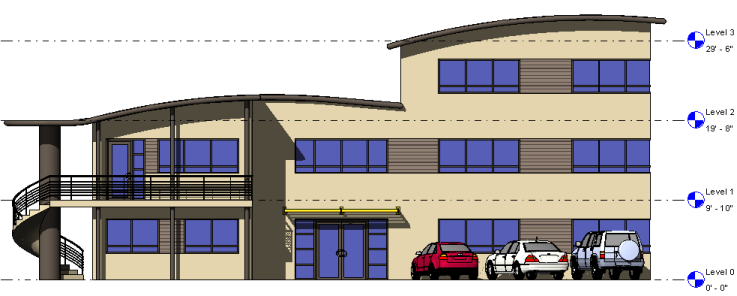

Виды фасадов входят в используемый по умолчанию шаблон Revit. В проект, который создается в соответствии с шаблоном, используемым по умолчанию, включаются 4 вида фасада: северный, южный, восточный и западный. На видах фасадов создаются линии уровней. Для каждой построенной линии уровня создается соответствующий вид в плане.

Пример

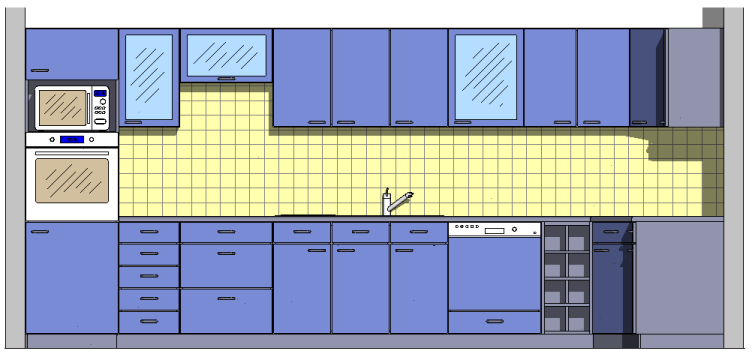

Также можно создать дополнительные интерьерные виды и виды фасадов. Интерьерные виды являются подробными изображениями внутренних стен, передающими особенности конструкции стены. Примерами помещений, для которых можно создавать интерьерные виды, могут быть кухни и ванные комнаты.

Пример

Марки фасадов

Фасады обозначаются маркой фасада . При перетаскивании марки возникает привязка к стенам. Для марки можно задавать различные свойства. См. раздел Редактирование параметров обозначения фасада.

Стрелка вида фасада отображается на виде в плане при условии, если область подрезки вида фасада пересекается с секущим диапазоном вида в плане. Если изменить размеры области подрезки фасада таким образом, чтобы она больше не пересекалась с секущим диапазоном, стрелка на виде в плане исчезнет.
