Ребра перекрытий применяются при выборе горизонтальных кромок несущих перекрытий. Допускается выбор линий модели.
- Выберите вкладку "Конструкция"
панель "Конструкция"раскрывающийся список "Перекрытие"
("Перекрытие: ребро перекрытия"). Этот инструмент можно выбрать также следующим способом: выберите вкладку "Конструкция"
панель "Фундамент"раскрывающийся список "Плита" ("Перекрытие: ребро перекрытия"). - Для размещения ребра перекрытия выберите горизонтальные кромки несущих перекрытий.
Допускается выбор линий модели. При последовательном выборе кромок Revit создает одно непрерывное ребро перекрытия. Если сегменты ребра перекрытия созданы в том же сеансе размещения и встречаются в углах, они скашиваются под углом 45 градусов.
- Выберите вкладку "Редактирование | Разместить ребро перекрытия"панель "Размещение""Начать ребро перекрытия заново".

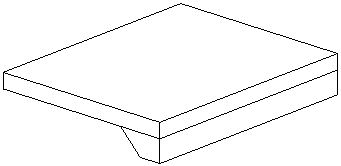

Ребро перекрытия, добавленное в несущее перекрытие
Советы
- Ребра перекрытия можно размещать как на 2D видах (планах или разрезах), так и на 3D видах. Имена пригодных для размещения элементов модели здания появляются в строке состояния при наведении указателя мыши на эти элементы. Например, при наведении указателя на перекрытие в строке состояния выводится "Перекрытия: Базовое перекрытие: Ссылка".
- При размещении ребра перекрытия на виде в разрезе наведите указатель мыши на угол несущего перекрытия. При этом выделяется все перекрытие.
Добавленные к модели здания ребра перекрытий можно изменить несколькими способами.
