В проектах, созданных в более ранних по сравнению с Autodesk Revit 2014 версиях, необходимо вручную обновить семейства стальных балок, чтобы полностью удалить старые параметры и их поведение.
В данном разделе объясняется процесс обновления семейств стальных балок для удаления старых параметров примыканий и полноценного использования новых возможностей геометрического размещения.
В этом примере используется семейство W-Wide Flange.rfa, но все балки и раскосы в проекте должны быть обновлены.
Открытие файла семейства
Удаление параметров примыкания
Удаление неименованных опорных плоскостей
Изменение выравнивания зависимостей для среднего уровня детализации
Изменение выравнивания зависимостей для высокого уровня детализации
Изменение выравнивания зависимостей для решетки геометрии стальных элементов
Удаление двух неименованных опорных плоскостей

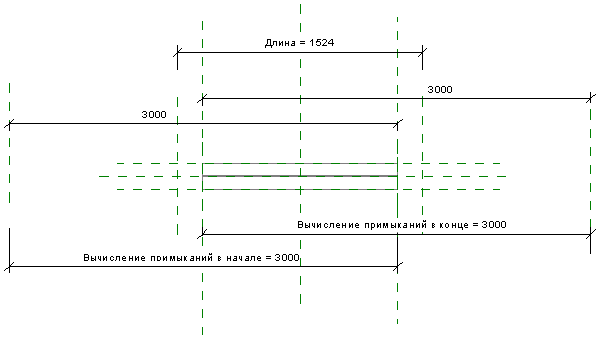

- Откройте обновляемое семейство в Редакторе семейств.
- Откройте ссылку. Вид уровня для семейства.
- На палитре свойств убедитесь в том, что для параметра "Материал для поведения модели" выбрано значение "Сталь" (или любое другое семейство, созданное с помощью шаблона с немонолитным бетоном, такое как "Дерево"," Холодногнутая сталь" или "Сборный железобетон"). В противном случае семейство обновлять не следует.
- Выберите вкладку "Изменить"
панель "Свойства"

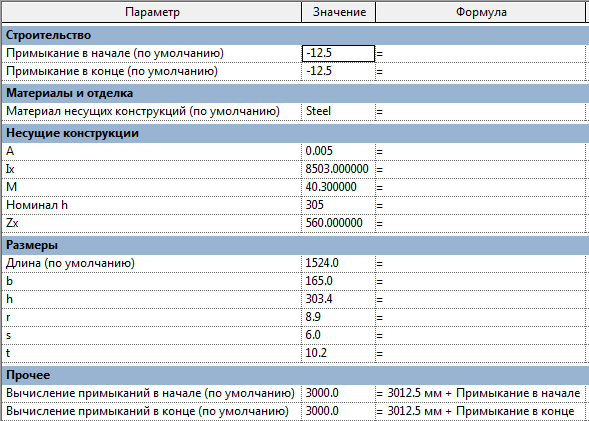

(Типоразмеры в семействе). - В диалоговом окне "Типоразмер в семействе" убедитесь в наличии следующих параметров:
- в разделе "Конструкция" параметр "Примыкание в начале"
- в разделе "Конструкция" параметр "Примыкание в конце"
- в разделе "Прочее" параметр "Вычисление примыканий в начале" с формулой, содержащей примыкание в начале
- в разделе "Прочее" параметр "Вычисление примыканий в конце" с формулой, содержащей примыкание в конце
Если эти условия не выполнены, семейство обновлять не следует.
- Выберите все четыре параметра, перечисленные на предыдущем этапе, и нажмите кнопку "Удалить". После удаления всех четырех параметров нажмите кнопку "OK", чтобы закрыть диалоговое окно "Типоразмер в семействе".

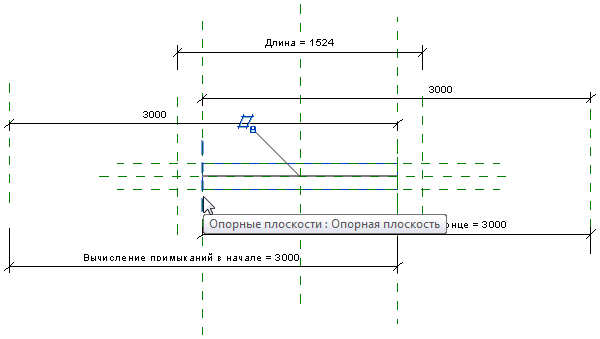

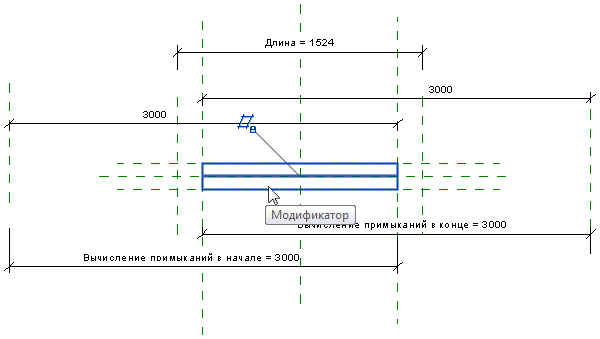

- В виде "Опорный". уровень" выберите неименованную опорную плоскость слева от сдвига и нажмите кнопку Удалить. Обратите внимание, что другая опорная линия находится непосредственно под удаленной опорной плоскостью. Оставьте ее на месте.

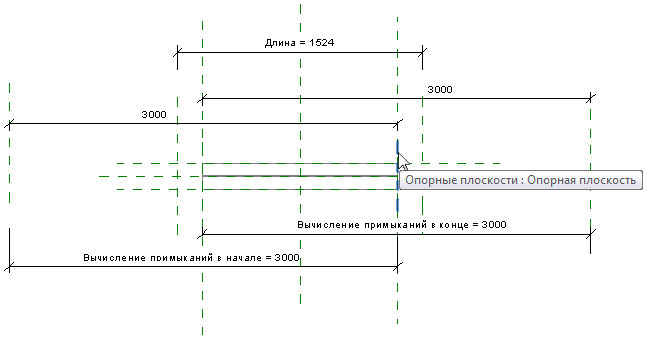

- Повторите шаг 7, чтобы удалить опорную линию справа от сдвига.
- Выберите сдвиг.
- Выберите вкладку "Изменить | Сдвиг"панель "Режим"
("Редактировать сдвиг"). - Выберите вкладку "Изменить | Сдвиг"панель "Сдвиг"
("Эскиз траектории"). - Выберите траекторию.
- Выберите вкладку "Изменить | Сдвиг" > "Эскиз траектории"панель "Изменить"

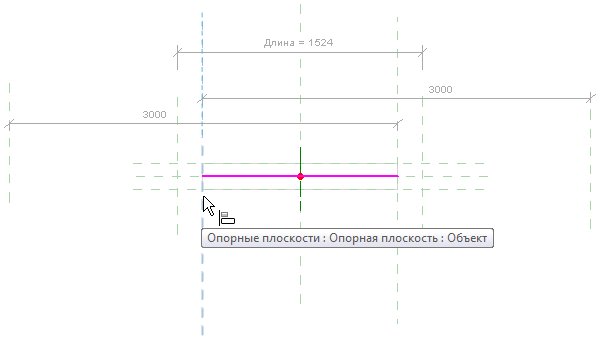

("Выровнять"). - Выберите левую опорную плоскость элемента.

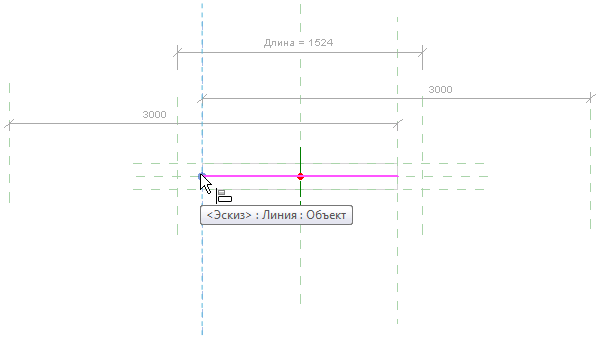

- Выберите левую часть траектории.

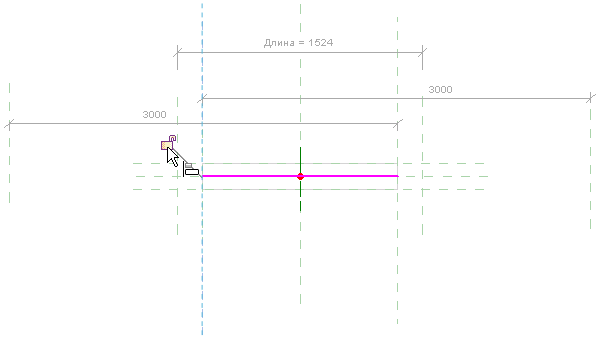

- Блокируйте это выравнивание.
- Повторите шаги 14 - 16 с использованием правой опорной плоскости элемента и правой части траектории.
- Выберите вкладку "Изменить | Эскиз траектории"панель "Режим"
("Выход из режима редактирования"). - Выберите вкладку "Изменить | Сдвиг"панель "Режим" ("Выход из режима редактирования").
- На панели управления видом нажмите кнопку
(Временное скрытие/изоляция) Скрыть элемент. Теперь сдвиг среднего уровня детализации скрыт; отображается сдвиг высокого уровня детализации. - Повторите шаги 9 - 19 для корректировки зависимостей для сдвига высокого уровня детализации.
- На панели управления видом нажмите кнопку (Временное скрытие/изоляция) Скрыть элемент. Теперь сдвиг высокого уровня детализации скрыт, а отображаются две символические линии, обозначающие решетку стального элемента. Чтобы отчетливо их рассмотреть, может потребоваться увеличить масштаб изображения.
- Выберите вкладку "Изменить"панель "Изменить" (Выровнять).
- Повторите шаги 14 - 17 для корректировки зависимостей для обеих символических линий.
- На панели управления видом нажмите кнопку (Временное скрытие изоляции) "Восстановить исходный вид" для восстановления всех скрытых элементов.
- Выберите неименованную опорную плоскость, расположенную в крайней левой позиции и нажмите кнопку Удалить.

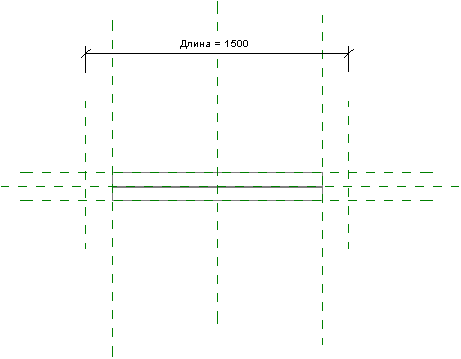

- Выберите неименованную опорную плоскость, расположенную в крайней правой позиции и нажмите кнопку Удалить. Теперь семейство обновлено.
- Сохраните семейство.
При загрузке семейства в проект в семействе теперь будут отсутствовать параметры "Примыкание в начале" и "Примыкание в конце", "Расчет примыкания в начале" и "Расчет примыкания в конце", а также ручки формы для редактирования примыканий.
