Можно создавать пользовательские марки фасадов любой формы с любым количеством стрелок, указывающих любые направления относительно основной части марки. Для создания пользовательской марки фасада следует выполнить вложение пользовательского семейства указателей в пользовательское семейство основных частей марок.

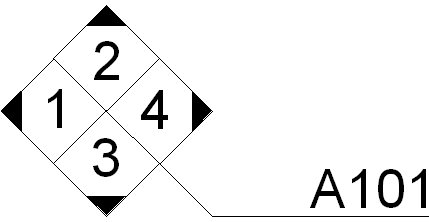

Пример марки фасада
- Выберите
"Создать""Семейство". - В разделе "Новое семейство - Выбор файла шаблона" перейдите в папку "Аннотации" и откройте файл "Марка фасада, основная часть.rft".
- Выберите вкладку "Изменение"панель "Свойства"
("Категория и параметры семейства"). - Для параметра "Категория семейства" выберите значение "Марки отметок".
- В разделе "Параметры семейства" для параметра "Использование марок отметок" выберите значение "Основная часть".

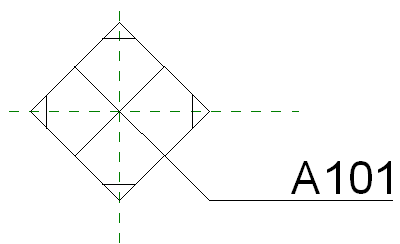

- Нарисуйте основную часть марки и разместите одну или несколько меток.
- Сохраните семейство в файле <марка фасада>.rfa.
- Повторите шаги 2 - 4, откройте файл "Марка фасада, указатель.rft", задайте для параметра "Использование марок отметок" значение "Указатель", нарисуйте указатель и сохраните семейство в файле с именем <указатель>.rfa.

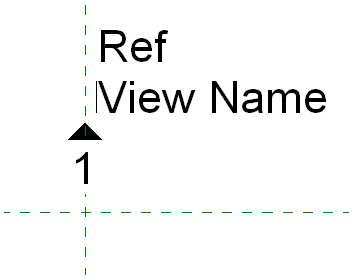

Создаваемая стрелка указателя должна быть направлена вверх, как показано на рисунке. При необходимости ее можно будет повернуть позднее.
- На любой вкладке щелкните на значке

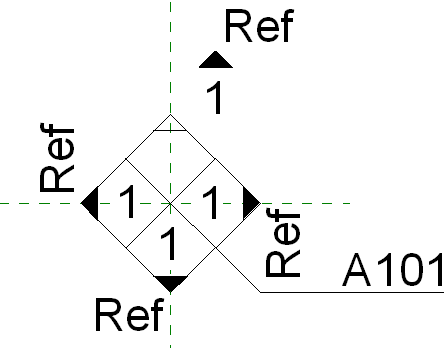

("Загрузить в проект") панели "Редактор семейств" и загрузите файл <указатель>.rfa в файл <марка фасада>.rfa. Теперь семейство стрелок вложено в семейство основных частей. Размещайте экземпляры семейства указателей до тех пор, пока не будут отображаться все направления, необходимые для работы над проектом.
Загрузка пользовательской марки фасада в проект
- Выберите вкладку "Вставка"панель "Редактор семейств" ("Загрузить в проект") для загрузки семейства <марка фасада>.rfa в проект.
- Выберите в проекте вкладку "Управление" панель "Параметры"раскрывающийся список "Дополнительные параметры"
("Марки фасадов"). - Создайте копию типа и задайте для параметра типа "Марка фасада" значение, предусматривающее использование ранее загруженной новой марки фасада.
- Выберите вкладку "Вид"панель "Создание"раскрывающийся список "Фасад"
("Фасад"). - Выберите вкладку "Изменить | Фасад"панель "Свойства"
("Свойства типа"). - Создайте копию активного типа.
- С помощью параметра типа "Марка фасада" задайте новый тип и нажмите "ОК".
- Разместите вид фасада в проекте.
- Дважды щелкните на указателе для открытия вида фасада или выберите основную часть фасада для включения других стрелок, существующих в семействе.

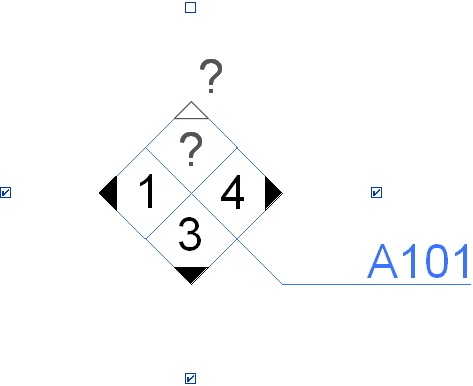

Выбранная марка фасада в проекте
