Отображение связанной модели по связанному виду

Если требуется, чтобы связанная модель отображалась на главном виде так же, как она отображалась бы отдельно, следует задать режим "По связанному виду".

  1. Откройте вид в главной модели.
  2. Перейдите на вкладку "Вид"панель "Графика" ("Видимость/Графика").
  3. На вкладке "Связанные файлы" выполните следующие действия для связанной модели.
    1. В столбце "Видимость" установите флажок.
    2. Щелкните в столбце "Параметры отображения".

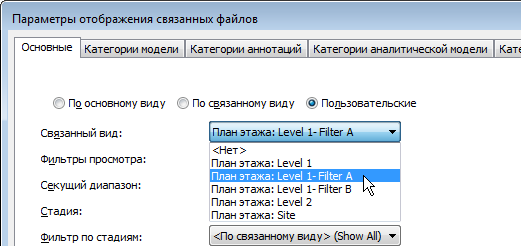

  4. В диалоговом окне "Параметры отображения связанных файлов" на вкладке "Основные" выполните следующие действия.
    1. Выберите "По связанному виду".
    2. В разделе "Связанный вид" выберите вид в связанной модели; заданные для этого вида параметры отображения будут применены к связанной модели на текущем главном виде.

    Например, если к выбранному виду применен фильтр, этот фильтр будет также применен к связанной модели на текущем главном виде.

  5. Дважды нажмите "OK".

Если связанная модель содержит другую связанную модель (вложенную модель), эта вложенная модель отображается в главной модели в соответствии с параметрами, заданными для связанного вида.
