Огибание слоев

Огибание слоев многослойных стен происходит в местах вставки и в торцах стены. Просмотр огибания возможен только на виде в плане. Огибание слоев может выполняться вокруг сложных вставок (например, объектов непрямоугольной формы, дверей и окон).

Примеры

Многослойная стена без огибания слоев в торцах.

Огибание наружных слоев в торцах стены.

Огибание внутренних слоев в торцах.

Огибание в местах вставки элементов сложной формы

Для многослойных стен производится огибание слоев при вставке элементов сложной формы, например, непрямоугольных окон.

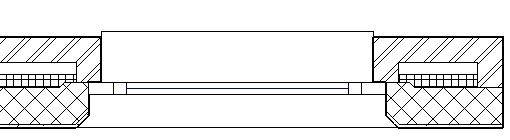

Огибание внутренних слоев при вставке окна.
