Поворот колонны в процессе размещения
- Щелкните на ленте элемент
"Несущая колонна". - Вкладка "Конструкция"
панель "Конструкция""Колонна" - Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Колонна""Несущая колонна"
Путь поиска
- Вкладка "Конструкция"
- На палитре свойств выберите типоразмер колонны в раскрывающемся списке "Выбор типа".
- На панели параметров выполните следующее:
- "Поворот после размещения". Выберите этот параметр для поворота колонны сразу же после ее размещения.
- "Уровень". Выберите уровень, определяющий зависимость для основания колонны (только для 3D видов). Для видов в плане уровень вида является базовым уровнем колонны.
- Глубина. Этот параметр управляет построением колонны вниз от основания. Для построения колонны вверх от основания выберите параметр "Высота".
- "Уровень"/"Неприсоединенная". Выберите уровень верха колонны либо выберите параметр "Неприсоединенная" и задайте высоту колонны.
- Щелчком мыши разместите колонну.

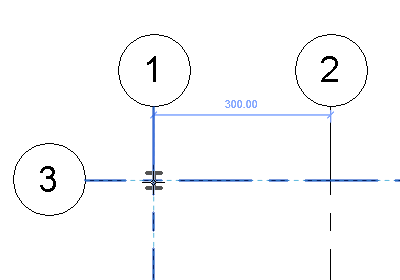

Выполняется привязка колонны к существующей геометрии. При размещении колонны в местах пересечения линий сетки выделяются оба набора линий сетки.
Можно добавлять колонны на видах в плане и на 3D видах. Высота колонны определяется свойствами базового и верхнего уровней, а также смещениями.
Для изменения ориентации колонны при ее размещении нажмите клавишу Пробел. При каждом нажатии клавиши Пробел колонна поворачивается и выравнивается по пересечениям линий сетки в выбранном местоположении. При отсутствии линий сетки нажмите клавишу Пробел для поворота колонны на 90 градусов.
