Несущие колонны

Несущие колонны используются для моделирования вертикальных несущих элементов здания. Многие свойства несущих колонн соответствуют свойствам архитектурных колонн; однако несущие колонны характеризуются дополнительными свойствами, зависящими от их конфигурации и отраслевых стандартов. По своим функциям несущие колонны также отличаются от архитектурных колонн.

Несущие элементы, такие как балки, раскосы и изолированные фундаменты, присоединяются к несущим колоннам, но не к архитектурным колоннам.

Кроме того, для несущих колонн предусмотрена аналитическая модель, используемая при обмене данными. См. раздел Аналитические модели несущих элементов.

Как правило, полученные от архитектора модели и чертежи содержат сетку и архитектурные колонны. При создании несущих колонн можно вручную задать местоположение каждой колонны или с помощью инструмента "На линиях сетки" добавить колонны в выбранных точках пересечения линий сетки.

Несущие колонны можно создавать на виде в плане или в трехмерном виде.

Добавление колонн в 3D виде

Поскольку при добавлении несущих колонн выполняется их привязка к линиям сетки, рекомендуется предварительно настроить сетку (см. раздел Добавление сеток в проект).

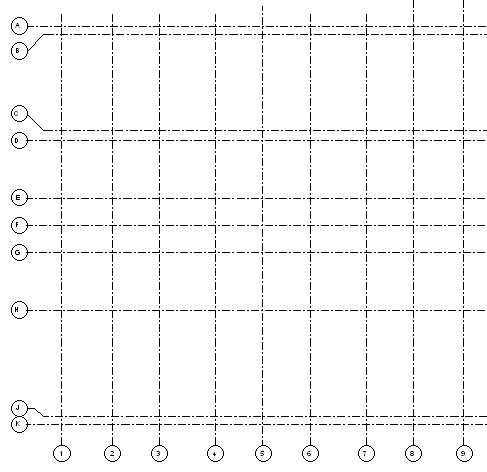

Пример сетки для размещения элементов каркаса

Линии сетки также предусматривают вертикальные плоскости для размещения раскосов. Перейдите на вкладку "Главная"панель "База""Сетка".

При размещении несущие колонны могут присоединяться к другим элементам каркаса. Подробные сведения приведены в разделе Присоединение колонн.
