Изменение выбранных критериев проверки и допусков

  1. Выберите вкладку "Анализ"панель "Инструменты" .

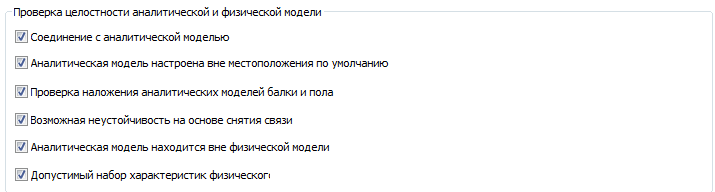

  2. Установите флажки, соответствующие тем параметрам аналитической модели, которые должны быть задействованы во время проверки целостности или проверки опор элементов.

    По умолчанию установлены все флажки избирательных критериев проверки за исключением флажка "Допустимый набор характеристик физического материала". Подробные сведения приведены в разделе Автоматические проверки.

    • Проверка "Соединение с аналитической моделью" проверяет, связаны ли элементы аналитической модели друг с другом. Эта проверка связана со значением расстояния между опорами, заданным в разделе "Допуски". Исключением являются соединения узлов. При проверке их связности допуски не применяются.
    • Аналитическая модель настроена вне местоположения по умолчанию. У аналитической модели есть местоположение по умолчанию, определенное на основе физического элемента. Эта проверка позволяет определить, настроена ли аналитическая модель элемента в стороне от этого местоположения. Эта проверка связана со значением расстояния корректировки аналитической модели, заданным в разделе "Допуски".
    • Проверка наложения аналитических моделей балки и пола. Если физические модели балки и пола накладываются друг на друга, эта проверка определяет, накладываются ли также их аналитические модели.
    • Проверка "Возможная неустойчивость на основе снятия связи" позволяет определить правильность снятия связи двух связанных аналитических элементов.
    • Проверка "Аналитическая модель находится вне физической модели" позволяет определить, включена ли аналитическая модель в физическую модель. Допуск для этой проверки определяется в соответствии с расстоянием между аналитической и физической моделями, задаваемым в разделе "Допуски".
    • Проверка "Допустимый набор характеристик физического материала" определяет, назначено ли аналитическому элементу свойство "Набор характеристик физического материала". Это свойство описывает материал физического элемента.

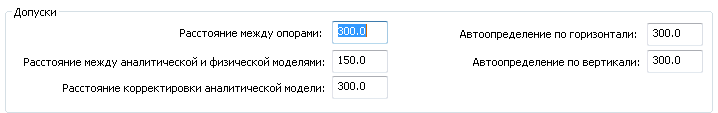

  3. В области "Допуски" введите требующиеся расстояния.
    • Расстояние между опорами определяет расстояние между физической моделью элемента и физической моделью поддерживающего элемента.
    • Расстояние между аналитической и физической моделями определяет расстояние между аналитической и физической моделями.
    • Расстояние корректировки аналитической модели определяет величину смещения аналитической модели от положения по умолчанию.
    • Автоопределение по горизонтали определяет расстояние между аналитической и физической моделями для горизонтальных элементов.
    • Автоопределение по вертикали определяет расстояние между аналитической и физической моделями для вертикальных элементов.
  4. Нажмите "ОК".
