Адаптивные компоненты

Функция адаптивных компонентов позволяет адаптировать стеновую панель на основе образца. Эта функция предназначена для разрешения ситуаций, при которых компоненты должны приспосабливаться ко многим уникальным условиям с учетом контекста. Например, адаптивные компоненты можно использовать в повторяющихся системах, формируемых путем создания массива нескольких компонентов, которые ограничиваются пользовательскими зависимостями.

Адаптивные точки создают путем изменения опорных точек. При построении геометрии с привязкой к приспосабливаемым точкам создается адаптивный компонент.

Прим.: Адаптивным компонентам можно назначить категорию.

Адаптивные компоненты могут использоваться в семействах панелей образцов, семействах адаптивных компонентов, среде концептуальных формообразующих элементов и проектах.

Совет: Ручки формы, созданные для компонента, будут функционировать в среде проекта.

Размещение адаптивного компонента в среде концептуального проектирования

1. Адаптивную модель можно разместить в другом адаптивном компоненте, в концептуальном формообразующем элементе, в витражных панелях, в контекстных формообразующих элементах и в среде проекта.

   Откройте новое семейство типовых адаптивных моделей и сконструируйте типовую модель при помощи адаптивных точек.

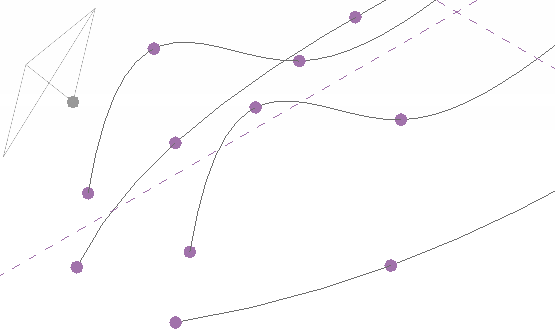

2. Загрузите адаптивный компонент в компонент конструкции, формообразующий элемент или проект. На следующих иллюстрациях показано использование следующей общей модели, содержащей 4 адаптивные точки.

3. Работая с конструкцией, перетащите семейство компонентов из Диспетчера проектов в область рисования. Оно отображается в составе категории "Главная модель".


   Обратите внимание на то, что форма модели отображается на курсоре.

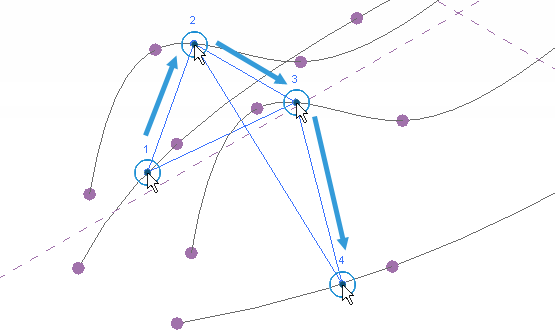

4. Разместите адаптивные точки модели в концептуальной конструкции.
   Совет: В любой момент нажмите клавишу Esc для размещения модели с текущими адаптивными точками. Например, при наличии в модели 5 адаптивных точек, нажатие клавиши Esc после размещения 2 точек приведет к размещению модели на основе этих точек.

   Прим.: Порядок размещения точек учитывается. Если компонент формируется выдавливанием, при размещении точек против часовой стрелки направление выдавливания меняется на противоположное.

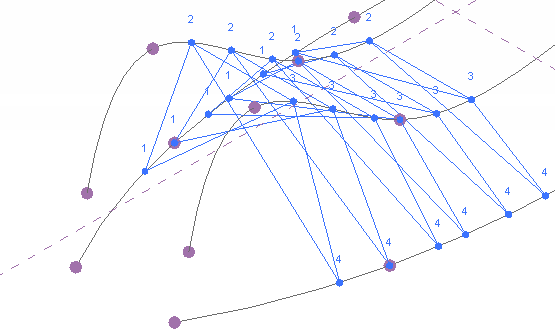

5. Если требуется, можно продолжить размещение нескольких дубликатов модели. Для создания массива модели вручную выберите один экземпляр и перемещайте курсор при нажатой клавише Ctrl для размещения дополнительных экземпляров.

6. Можно возвратиться в модель адаптивного компонента, добавить в нее дополнительную геометрию и выполнить ее повторную загрузку.

При добавлении или удалении адаптивных точек адаптивные компоненты можно перезагрузить.
