Инструмент "Выступающие и врезанные профили"

При редактировании составных вертикальных стен можно с помощью инструментов "Выступающие профили" и "Врезанные профили" задать местоположение и параметры отображения выступающих и врезанных профилей на всех стенах данного типа.

Добавление выступающего профиля к стенам данного типа

  1. В диалоговом окне "Редактирование сборки" нажмите кнопку "Выступающие профили".
  2. В диалоговом окне "Выступающие профили" нажмите кнопку "Добавить".
  3. Щелкните в столбце "Профиль" и выберите профиль в раскрывающемся списке.
  4. Задайте материал для выступающего профиля.
  5. В поле "Расстояние" задайте расстояние от верха или от основания стены (верх или основание выбирается в столбце "От").
  6. Для параметра "Сторона" задайте внутреннюю или наружную поверхность стены.
  7. При необходимости задайте значение параметра "Смещение".

    Отрицательное значение смещает выступающий профиль к сердцевине стены.

  8. Установите флажок "Развернуть" для измерения расстояния от верхней части профиля. Если флажок снят, то расстояние измеряется от нижней части профиля.
  9. Введите значение в столбце "Ниша". Оно определяет расстояние между нишей и вставками: окнами и дверями.
  10. Установите флажок "Вырезание стены" для построения выреза в стене-основе.

    Если для вырезающего профиля задано смещение, то при его построении удаляются элементы геометрии стены. Для сложных моделей, содержащих множество профилей, снятие этого флажка повышает производительность работы.

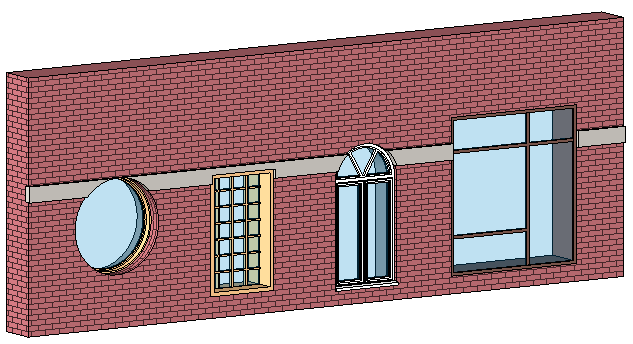

  11. Если требуется, чтобы вставленные стены разрезали выступающий профиль, как показано на рисунке, установите флажок "Вырезаемый".

  12. Нажмите "OK".

Добавление врезанного профиля к стенам данного типа

  1. В диалоговом окне "Редактирование сборки" нажмите кнопку "Врезанные профили".
  2. В открывшемся диалоговом окне "Врезанные профили" нажмите кнопку "Добавить".
  3. Выберите профиль в списке.
    Прим.: Для врезанных профилей стены материал назначить невозможно. Материалом врезанного профиля стены является тот материал, в котором выполняется вырез.
  4. В поле "Расстояние" задайте расстояние от верха или от основания стены (верх или основание выбирается в столбце "От").
  5. Для параметра "Сторона" задайте внутреннюю или наружную поверхность стены.
  6. При необходимости задайте значение параметра "Смещение".

    Отрицательное значение смещает врезанный профиль к сердцевине стены.

  7. Установите флажок "Развернуть" для измерения расстояния от верхней, а не от нижней точки врезанного профиля стены.
  8. В поле параметра "Ниша" задайте расстояние отступа от вставленных объектов, таких как окна и двери.
  9. Нажмите "ОК".
