Редактирование крыш

Завершив формирование крыши, можно изменить ее физическую структуру и свойства, а также соединить ее с другой крышей.

Редактирование эскиза крыши

  1. Выберите крышу и щелкните вкладку "Изменить | Крыши"панель "Режим"("Редактирование проекции") или ("Редактирование профиля").
  2. Выполните необходимые изменения.

    Если требуется изменить положение крыши, измените положение опорной плоскости, отредактировав значения свойств "Нижний уровень" и "Смещение" на палитре свойств. Если отображается предупреждение о невозможности перемещения геометрических элементов крыши, отредактируйте эскиз крыши и проверьте для него наличие зависимостей, например, между линией уровня и эскизной линией крыши.

  3. Щелкните на значке ("Завершить режим редактирования").

Изменение типа крыши

Тип крыши можно изменить одним из следующих способов.

В режиме построения эскиза

  1. На палитре свойств щелкните на значке ("Изменить тип").
  2. В диалоговом окне "Свойства типа" выберите тип крыши в списке "Тип".
  3. Нажмите "ОК".

На виде проекта

  1. Выберите крышу.
  2. В списке "Выбор типа" укажите другой тип крыши.

Изменение размеров крыши с помощью ручек формы.

Этим способом можно изменять размеры крыш, созданных по контуру или по грани.

  1. На виде фасада или в 3D виде выберите крышу.
  2. Внесите требуемые изменения путем перетаскивания ручки формы.

Изменение свеса крыши

В процессе редактирования контура крыши можно изменить ее свес путем изменения свойств граничных линий крыши.

  1. В режиме построения эскиза выберите граничную линию для крыши.
  2. На палитре свойств введите значение свойства "Свес".
  3. Щелкните на значке ("Завершить режим редактирования").

Вырезание проемов в крыше, созданной путем выдавливания

  1. Выберите крышу, созданную путем выдавливания и щелкните вкладку "Изменить | Крыши"панель "Проем" ("По вертикали").
  2. Если отображается диалоговое окно "Переход на другой вид", выберите вид в плане, подходящий для редактирования профиля.

    На виде в плане отображается представление крыши. Границу крыши определяют опорные плоскости.

  3. Нарисуйте эскиз проемов в форме замкнутых контуров.

    Замкнутые проемы в режиме работы с эскизом

  4. Щелкните на значке ("Завершить режим редактирования").

    Показанные на иллюстрации замкнутые контуры становятся вертикальными вырезами в крыше

Выравнивание коньков крыш

Коньки крыш можно выравнивать на 3D видах и фасадах. На виде фасада коньки крыш выравниваются с помощью инструмента "Выровнять".

  1. На виде в плане добавьте опорную плоскость.
    1. Нажмите кнопку ("Опорная плоскость").

        Путь поиска

      • Вкладка "Архитектура"панель "Рабочая плоскость" ("Опорная плоскость")
      • Вкладка "Конструкция" панель "Рабочая плоскость" ("Опорная плоскость").
      • Вкладка "Системы" панель "Рабочая плоскость" ("Опорная плоскость").
    2. В области рисования нарисуйте эскиз опорной плоскости, не являющейся перпендикулярной конькам крыш.

      Вспомогательная плоскость на виде в плане

    3. Выберите опорную плоскость и задайте для нее имя на палитре свойств.
  2. Откройте 3D вид и нажмите кнопку ("Задать").

      Путь поиска

    • Вкладка "Архитектура"панель "Рабочая плоскость" ("Установить")
    • Вкладка "Конструкция"панель "Рабочая плоскость" ("Установить")
    • Вкладка "Системы"панель "Рабочая плоскость" ("Установить")
  3. В диалоговом окне "Рабочая плоскость" выберите имя только что созданной рабочей плоскости и нажмите "ОК".
  4. Выровняйте коньки крыш с помощью инструмента "Выровнять".

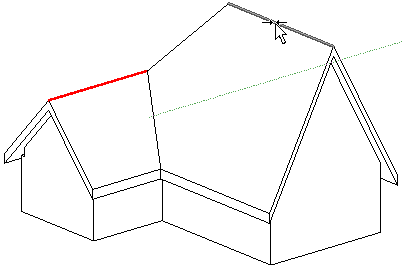

    Невыровненные коньки крыш

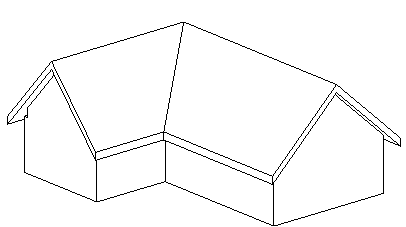

    Выровненные коньки крыш
