Установка и просмотр рабочей плоскости

Просмотр активной рабочей плоскости вида

• Щелкните на ленте элемент ("Показать").

  Путь поиска

  • Вкладка "Архитектура"панель "Рабочая плоскость" ("Показать")
  • Вкладка "Конструкция"панель "Рабочая плоскость" ("Показать")
  • Вкладка "Системы"панель "Рабочая плоскость" ("Показать")
  • Редактор семейств: вкладка "Создание"панель "Рабочая плоскость" ("Показать")

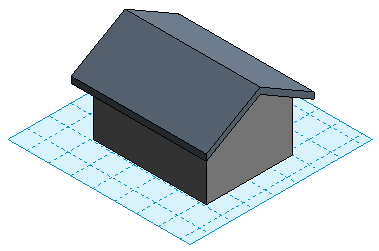

На виде отображается сетка рабочей плоскости.

Установка рабочей плоскости вида

1. Щелкните на ленте элемент ("Установить").

   Путь поиска

   • Вкладка "Архитектура"панель "Рабочая плоскость" ("Установить")
   • Вкладка "Конструкция"панель "Рабочая плоскость" ("Установить")
   • Вкладка "Системы"панель "Рабочая плоскость" ("Установить")
   • Редактор семейств: вкладка "Создание"панель "Рабочая плоскость" ("Установить")
2. В диалоговом окне "Рабочая плоскость" выберите один из параметров:
   • Имя. Выберите доступную рабочую плоскость из списка и нажмите кнопку "ОК".

     В список входят уровни, сетки и именованные опорные плоскости.

   • Выбрать плоскость. В Revit создается рабочая плоскость, совпадающая с выбранной плоскостью. Выберите этот параметр и нажмите кнопку "ОК". Затем перемещайте курсор в области рисования для выделения доступных рабочих плоскостей и щелчком мыши выберите нужную плоскость.

     Можно выбрать любую плоскость, размеры которой могут быть определены, включая поверхности стен, поверхности, заданные в связанных моделях, поверхности выдавливания, уровни, сетки и опорные плоскости.

   • Выбрать линию и использовать рабочую плоскость, в которой она расположена. В Revit создается рабочая плоскость, которая находится в одной плоскости с рабочей плоскостью выбранной линии. Выберите этот параметр и нажмите кнопку "ОК". Затем перемещайте курсор в области рисования для выделения доступных линий и щелчком мыши выберите нужную.
3. Если выбранная плоскость перпендикулярна текущему виду, откроется диалоговое окно "Переход на другой вид". Выберите вид и нажмите "Открыть вид".
