Данная процедура позволяет преобразовать вертикальные колонны в наклонные или скорректировать существующие наклонные колонны с помощью палитры свойств и инструментов изменения колонн.
- Откройте 3D вид проекта.
- Выберите колонну, которую требуется изменить.
- На палитре свойств в разделе "Зависимости" выберите стиль наклонной колонны, определяющий способ корректировки угла наклона: "Наклонная - По конечной точке" или "Наклонная - По углу".Прим.: Можно также задать другие свойства наклонных колонн. См. раздел Свойства экземпляра для несущих колонн.
- Нажмите кнопку "Применить".
- Скорректируйте положение вершины колонны с помощью элемента управления конечной точкой. Если для колонны задан стиль "Наклонная - По конечной точке", отметка вершины колонны корректируется с помощью элемента управления в виде вертикальной стрелки или текстового элемента управления.

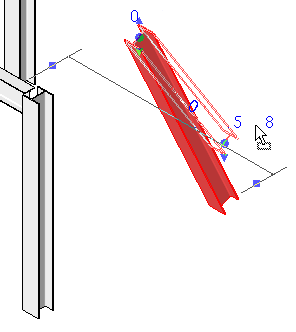

Редактирование колонн, определяемых углом наклона
- Скорректируйте положение основания колонны с помощью элемента управления конечной точкой. Если для колонны задан стиль "Наклонная - По конечной точке", отметка основания колонны корректируется с помощью элемента управления в виде вертикальной стрелки или текстового элемента управления.

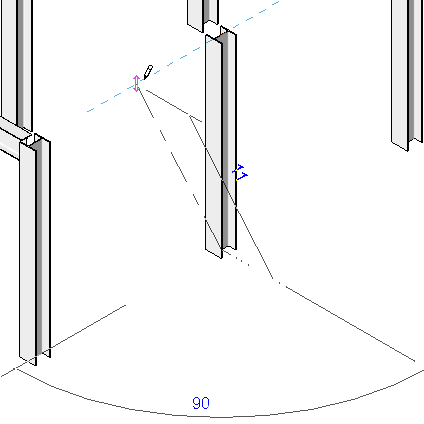

Редактирование колонн, определяемых конечными точками

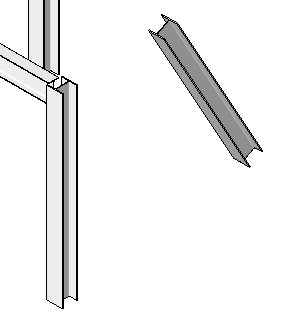

Длина и угол наклона колонны корректируются на основе значений параметров и настройки конечных точек.
