Закрепление опорных элементов размерной цепочки

Символ якоря служит для обозначения закрепленного элемента в размерной цепочке с установленной зависимостью равенства между сегментами. Значок якоря указывает, какой элемент остается неподвижным при перемещении выбранного элемента.

1. Создайте размер из нескольких сегментов.
2. В области рисования выберите размер и щелкните на значке для установки зависимости равенства.
3. Выберите любой из элементов, кроме того, который требуется зафиксировать.

   Пример

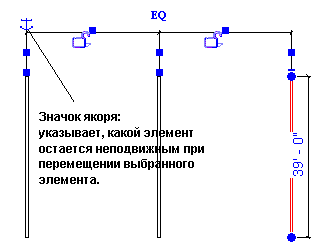

   На следующем изображении показан размер равенства (выбранный элемент окрашен в красный цвет) и обозначение якоря рядом с размером.




   Пример

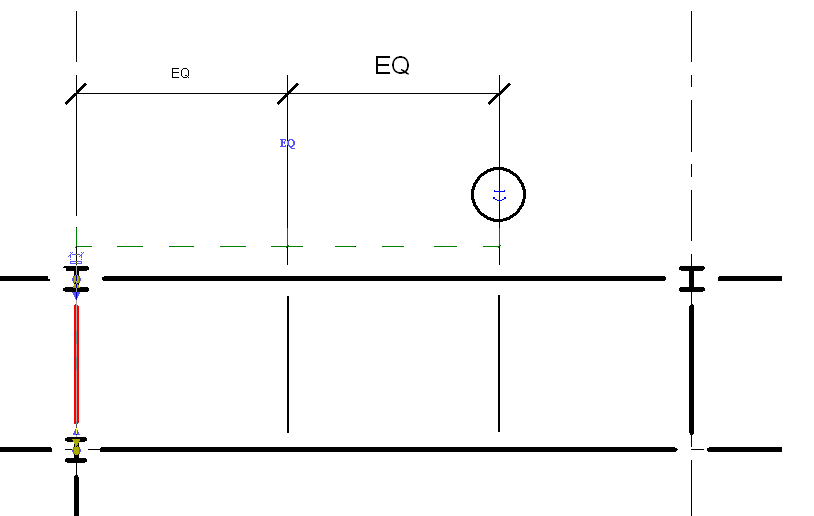

   На следующем изображении показан размер равенства (выбранный элемент окрашен в красный цвет) и обозначение якоря, обведенное черным цветом.


4. Щелкните на символе якоря и удерживайте кнопку мыши нажатой. Появляется вспомогательная линия якоря.
5. Перетащите символ якоря к элементу, который требуется зафиксировать.
6. Переместите любой из незакрепленных элементов.

   Элемент, рядом с которым отображается якорь, перемещаться не будет.

Прим.: При перемещении этого элемента значок якоря также перемещается.
