Фиксация постоянных размеров

При размещении постоянных линейных или угловых размеров рядом с ними отображается элемент управления фиксацией. Он отображается при выборе

• Постоянного размера
• Элемента, который связан зависимостью с размером. Элемент считается связанным зависимостью, если опирается на зафиксированный участок размерной линии или является частью зависимости равенства размеров.

Если элемент управления имеет вид открытого замка, то можно изменять размерное значение, а элемент, с которым связан данный размер, можно перемещать в любом направлении. Можно щелкнуть на размерном значении и изменить его.

Если элемент управления имеет вид закрытого замка, то значение размера зафиксировано, и следовательно, расстояние между компонентами изменить нельзя. Невозможно изменить размерное значение, щелкнув на нем.

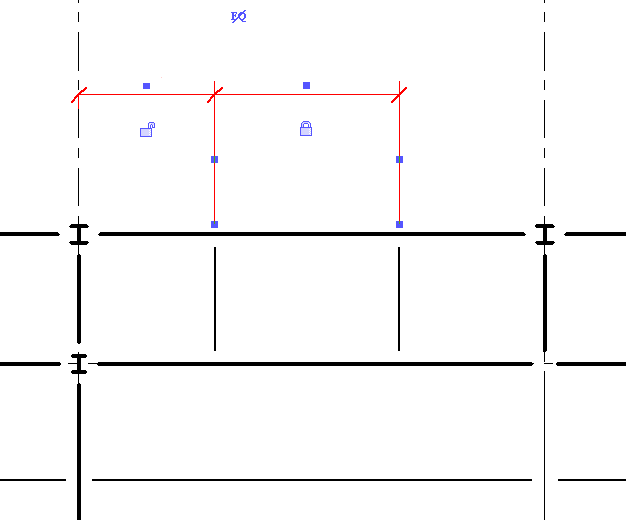

Зафиксированные и незафиксированные размеры

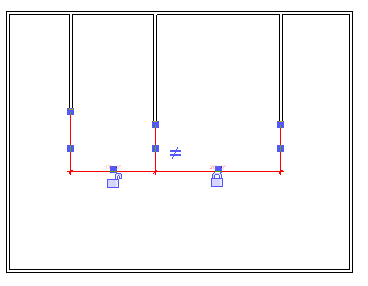

Зафиксированные и незафиксированные размеры

Для блокирования или разблокирования размера следует щелкнуть на значке блокировки. Для изменения значения размера нужно снять с него фиксацию.

Совет: Для блокирования или разблокирования можно также щелкнуть на значке блокировки правой кнопкой мыши и выбрать "Переключить".

См. также раздел "Применение зависимостей с размерами.
