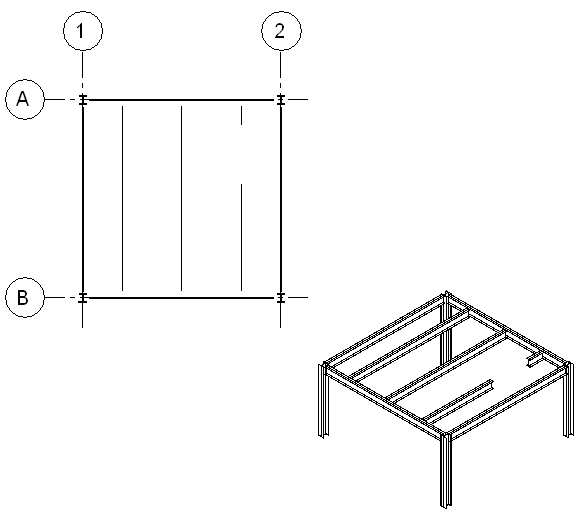

Построение проема в балочной системе

Для построения проема следует начертить его контур в границах балочной системы.

Процедура вырезания проема в балочной системе

  1. Выберите балочную систему и выберите вкладку "Редактирование | Балочная система"панель "Режим" "Редактирование границы".

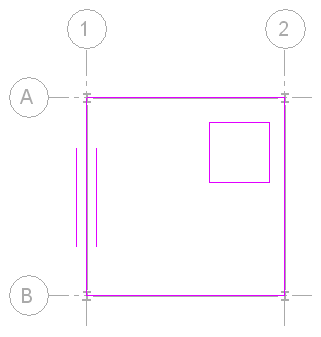

  2. Выберите вкладку "Редактирование" | "Балочные системы" > "Редактирование границы"панель "Рисование""Линия". Задайте границу проема выполните
  3. С помощью дополнительных инструментов построения эскизов, предусмотренных на панели "Рисование" и на панели инструментов, нарисуйте эскиз замкнутого контура в пределах границы балочной системы.
  4. Выберите вкладку "Редактирование" | "Балочные системы" > "Редактирование границы"панель "Режим""Завершить режим редактирования".
