Определение границ несущей балочной системы

Для задания границ балочной системы можно выбрать опорные несущие элементы, расположенные на границе планируемой балочной системы, или нарисовать эскиз линий с помощью инструментов рисования. Предпочтительным является первый способ. При указании опорных элементов балочная система автоматически прикрепляется к ним. Любое изменение положения опорных элементов автоматически ведет к изменениям в балочной системе.

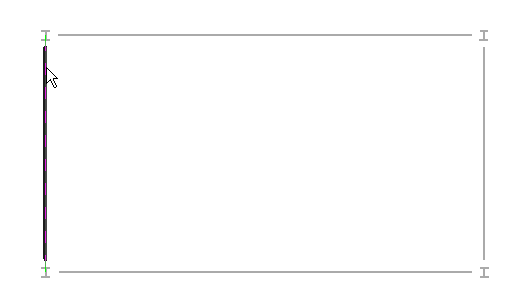

Создание балочной системы путем выбора опор

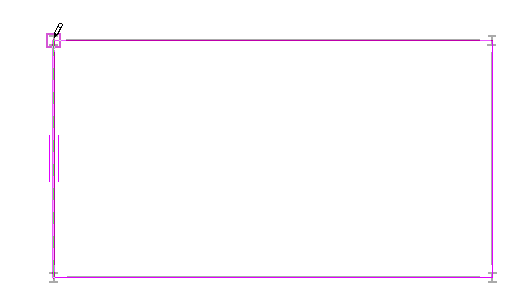

Создание балочной системы путем рисования эскизов линий

Границы балочной системы можно задать на виде в плане или в 3D виде. При работе в 3D виде перед выбором опор следует задать рабочую плоскость. Подробные сведения приведены в разделе Установка рабочей плоскости.

Совет: Хотя эскиз балочной системы можно построить в 3D виде, рекомендуется создавать ее на виде в плане, что обеспечивает более высокую точность и гарантирует расположение линий в параллельной плоскости.

После задания границ балочной системы балки размещаются внутри заданной области в соответствии с образцом, заданным в разделе свойств балочной системы. Подробные сведения приведены в разделе Редактирование свойств балочной системы.
