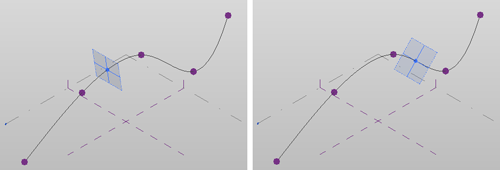

Присоединенные точки представляют собой опорные точки, размещаемые на существующем сплайне, линии, ребре или поверхности. Они меньше, чем управляющие точки, и каждая их них определяет отдельную рабочую плоскость для добавления геометрии таким образом, чтобы она размещалась перпендикулярно основе. Присоединенная точка перемещается вместе с основой и может перемещаться по ней.
Присоединенные точки размещаются вдоль любого из следующих элементов:
- Модели в линиях и опорные линии, такие как отрезки, дуги, эллипсы и сплайны (кривые Безье и эрмитовы сплайны)
- Ребра и поверхности элементов формы, включая плоские, линейчатые, полученные путем вращения, цилиндрические и эрмитовы поверхности.
- Ребра соединенных форм (ребра и поверхности составных геометрических объектов)
- Экземпляры из семейств (ребра и поверхности)
Как объясняется в следующих разделах, процедура размещения присоединенных точек зависит от типа элемента-основы.
Прим.: При удалении основы присоединенные к ней точки также удаляются.
