Экспорт сеток

Сетки Revit можно экспортировать в AutoCAD Architecture

Сетка AutoCAD Architecture создается в плоскости самого нижнего уровня модели Revit, которая располагается не ниже нижней точки контура модели на виде. Многовидовые блоки для марок осей сетки прикрепляются якорями к концам линий сетки и создаются в той же плоскости.

Текст атрибута в каждой марке оси сетки определяется именем сетки Revit Форма марки оси сетки формируется на основе обозначения заголовка сетки в Revit. Масштаб сформированной марки оси сетки и текста в AutoCAD Architecture соответствует масштабу текущего 3D вида в Revit.

Компоненты сетки Revit преобразуются в компоненты сетки AutoCAD Architecture так, как указано в следующей таблице.

Компонент Revit	Компонент AutoCAD Architecture
линии сетки	объект "пользовательская сетка"
марки осей сетки	многовидовые блоки, прикрепленные якорями к пользовательской сетке
текст марки оси сетки	значение атрибута в многовидовых блоках Прим.: Значение атрибута может редактироваться в AutoCAD Architecture.

Важное замечание: При первом экспорте в приложение AutoCAD Architecture необходимо выполнить следующие действия:

В разделе "Экспорт" файла Revit.ini добавьте ключ ExportACAObjects и установите для него значение "1".

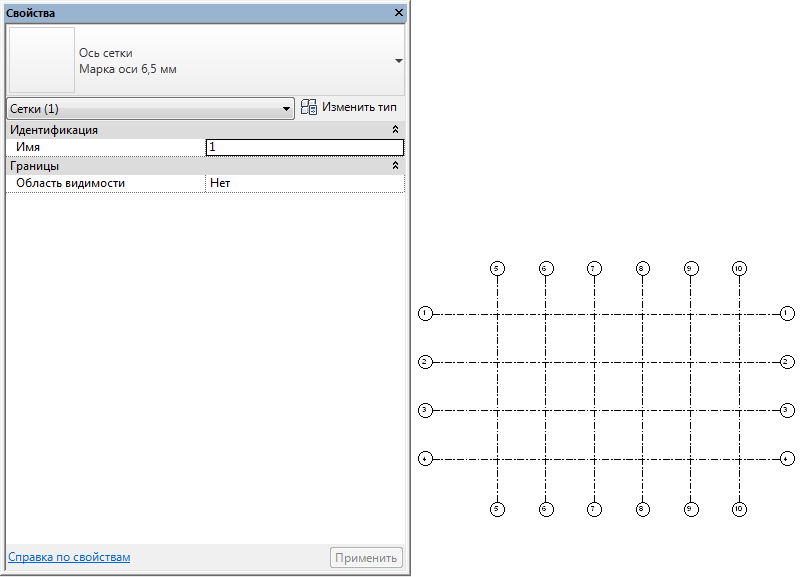

Экспорт сетки Revit в AutoCAD Architecture

Открытие экспортированной сетки в AutoCAD Architecture

1. Создайте сетку в Revit.

2. Выберите "Экспорт""Форматы САПР"("Файлы DWG").
3. Выберите в разделе "Выбрать параметры экспорта" диалогового окна "Экспорт" элемент ("Изменить настройки экспорта").
4. Выберите в диалоговом окне "Параметры экспорта DWG/DWF" вкладку "Тела".
5. Установите флажок "Экспортировать как объекты AutoCAD® Architecture и AutoCAD® MEP", выберите в раскрывающемся списке требуемый тип объектов и нажмите кнопку "ОК".
6. Выберите в списке "Экспорт" диалогового окна "Экспорт DWG" пункт <Набор видов/листов в сеансе>.
7. Выберите 3D вид для экспорта. См. разделы Создание наборов видов и листов и Выбор видов для печати.
8. Нажать кнопку "Далее".
9. В диалоговом окне "Экспорт в форматы САПР" убедитесь, что в списке "Тип файлов" выбран тип "Файлы DWG AutoCAD (*.dwg)".
10. Нажмите "ОК".

    Выбранный вид экспортируется как файл DWG.

11. Запустите AutoCAD Architecture.
12. Выберите "Открыть""Чертеж" и откройте экспортированный DWG-файл.


    При необходимости можно изменить сетку в AutoCAD Architecture. Дополнительные сведения см. в разделах "Сетки" и "Многовидовые блоки" справочной системы AutoCAD Architecture.
