Изменение параметров армирования

С помощью инструментов в диалоговом окне "Параметры армирования" можно выполнить следующие действия.

Определение соответствия арматурного профиля с помощью опорных отгибов арматурных стержней

    Можно настроить отсутствие влияния отгибов арматурных стержней на соответствие арматурных профилей.

  1. Выберите вкладку "Конструкция"раскрывающийся список на панели "Армирование" "Параметры армирования".
  2. В диалоговом окне "Параметры армирования" выберите пункт "Общие".
  3. Снимите флажок "Включить отгибы в определение арматурного профиля". Этот параметр выбирается в новых проектах по умолчанию.
  4.   Включая отгибы (выбирается по умолчанию) Не включая отгибы (флажок снят)
    Профиль 01 Профиль 00
    Профиль 00 Профиль 00
    Прим.: Этот параметр должен быть определен до размещения арматурного стержня в проекте. После размещения арматурного стержня с параметрами по умолчанию выбор этого параметра отменить невозможно (без удаления экземпляров арматурных стержней).

Настройка основы арматурных стержней для армирования по площади и по траектории

  1. Выберите вкладку "Конструкция"раскрывающийся список на панели "Армирование" "Параметры армирования".
  2. В диалоговом окне "Параметры армирования" выберите пункт "Общие".
  3. Для параметра "Армирование по площади и по траектории" выберите значение "Основная несущая арматура".
  4. Доступность этого параметра зависит от конкретного файла. Действие
    • "Открытие нового файла" — параметр установлен по умолчанию, но можно также выбрать режим для площади и траектории, который следует использовать в проекте. После создания армирования по площади или по траектории изменение режима невозможно.
    • "Открытие существующего файла с предварительно определенным армированием по площади и по траектории" — параметр становится доступным после удаления из проекта объектов предварительно определенного армирования.
    Важное замечание: Использование в одном проекте двух различных режимов для площади и траектории невозможно.
    При размещении арматурных стержней при армировании по площади и по траектории можно выполнить следующие действия:
    • Отображение независимых арматурных элементов в перекрытиях, стенах и фундаментных плитах.

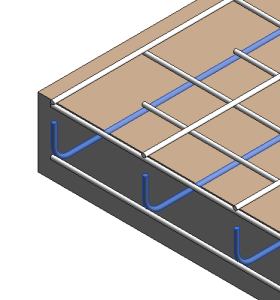

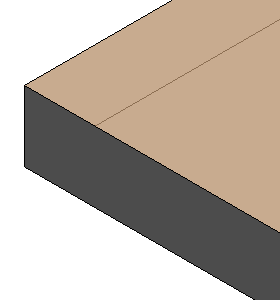

      Основа арматурных стержней включена (по умолчанию) Основа арматурных стержней отключена

      Можно задать видимость элементов арматуры в области "Графика" на палитре свойств "Армирование по площади и по траектории".

      Элементы арматуры становятся видимыми только при условии создания для элемента-основы вида разреза.

    • Включение в спецификацию всех арматурных стержней в проекте.

      Если это возможно, из основной несущей арматуры формируются наборы арматурных стержней. Это позволяет включить в спецификацию такие элементы как наборы арматурных стержней, в которых смежные стержни одинаковой длины группируются в спецификации в одну строку.

    • Удаление системы площадей или траекторий из проекта при сохранении арматурных стержней и наборов арматурных стержней на прежних местах. См. раздел "Удаление системы армирования по площади" или "Удаление системы армирования по траектории".

Установка скругления армирования для несущей арматуры

    Скругление армирования упрощает организацию и создание аннотаций при маркировке, фильтрации и формировании спецификаций для арматурного стержня.

  1. Выберите вкладку "Конструкция"раскрывающийся список на панели "Армирование" "Параметры армирования".
  2. Выберите в диалоговом окне "Параметры армирования" параметр "Скругление армирования".
  3. Выберите параметр "Использовать скругление армирования".

      Этот параметр определяет применение скругления армирования к проекту. Если параметр "Использовать скругление армирования"

    • выбран, то расчетная длина стержней и сегментов стержней округляется;
    • снят, то расчетная длина стержней и сегментов стержня приводится точно.
  4. Укажите значения длины стержня и сегмента стержня для несущей арматуры. Также можно указать размеры арматурной сетки несущей конструкции. Выберите в списке пункт "Пользовательский" и введите отсутствующее значение в поле "Величина округления".
    Прим.: Единицы наследуются из параметра Единицы проекта, однако значение скругления армирования переопределяет параметры округления единиц проекта для экземпляров арматурного стержня.
  5. Нажмите кнопку "OK", чтобы принять изменение скругления.
  6. Значения округления, указанные в диалоговом окне "Параметры армирования" распространяются на диалоговые окна Свойства типоразмера арматурных стержней и Свойства экземпляра арматурного стержня. Длина арматурного стержня отображается на палитре "Свойства экземпляра" в двойном формате: точная длина и округленное значение длины в скобках. Можно вручную переопределить эти значения для типа стержня и экземпляра стержня путем редактирования свойств точной длины.

Изменение сокращений маркировки армирования по площади или по траектории

  1. Выберите вкладку "Конструкция"раскрывающийся список на панели "Армирование" "Параметры армирования".
  2. В диалоговом окне "Параметры армирования" выберите "Армирование по площади" или "Армирование по траектории".

    С левой стороны каждого диалогового окна находится список возможных сокращений аннотаций ("Параметр"). С правой стороны диалогового окна располагаются сокращения, доступные для редактирования ("Значение").

  3. Выберите и выделите какое-либо значение.
  4. Измените сокращение, придав ему такой вид, какой должен отображаться в аннотации.
  5. Нажмите "OK", чтобы принять внесенное изменение.

    На рисунках ниже представлены сокращения, используемые по умолчанию, и измененные примеры сокращений в том виде, как они будут отображены в проекте.

    Сокращения, используемые по умолчанию Измененные сокращения

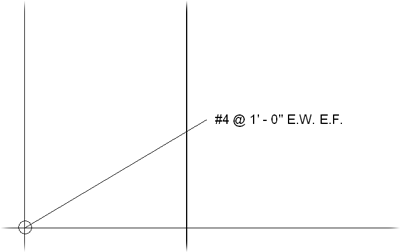

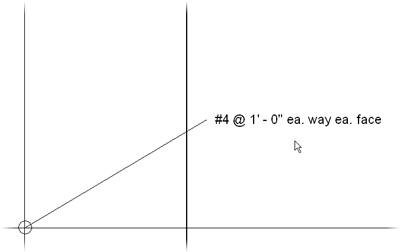

    Армирование по площади

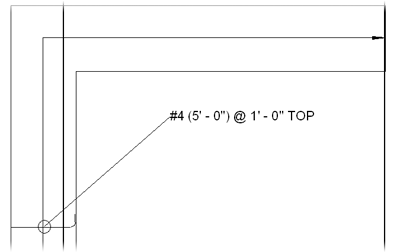

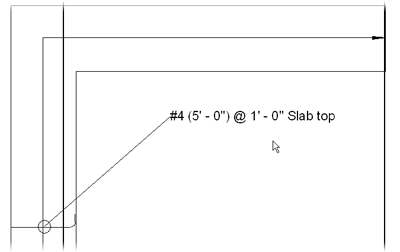

    Армирование по траектории
  6. Для получения дополнительных сведений о маркировке армирования см. разделы "Маркировка армирования по площади" и "Маркировка армирования по траектории".
