Создание несущих колонн внутри архитектурных колонн

1. Щелкните на ленте элемент "Несущая колонна".

   Путь поиска

   • Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Колонна" "Несущая колонна"
   • Вкладка "Конструкция"панель "Конструкция" "Колонна"
2. На палитре свойств выберите типоразмер колонны в раскрывающемся списке "Выбор типа".
3. Выберите вкладку "Изменить | Координаты Несущая колонна"панель "Несколько""На колоннах".
4. Можно выбирать архитектурные колонны по отдельности или одновременно выбрать несколько архитектурных колонн, перетащив на них рамку выбора в виде.

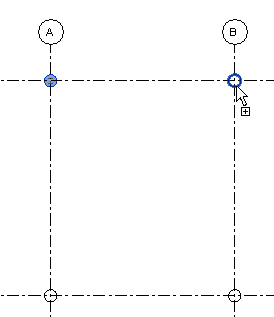

   Выбор одной архитектурной колонны

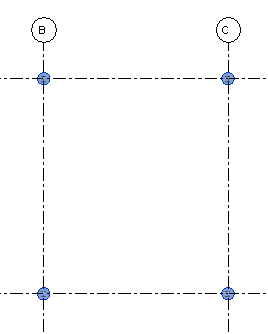

   Выбор нескольких архитектурных колонн

   Несущие колонны привязываются к центрам архитектурных колонн. Дополнительные сведения о создании рамки выбора см. в разделе Выбор элементов.

5. По завершении выберите вкладку "Изменить | Координаты Несущая колонна" > "На архитектурных колоннах"панель "Несколько""Готово".
   Прим.: Предусмотрена возможность настройки отображения семейства колонн на виде в плане проекта. Если требуется согласованное отображение колонны независимо от секущей плоскости для данного вида в плане проекта, выберите "Показывать семейство разрезанным на планах" в редакторе семейств. Подробные сведения приведены в разделе Задание способа отображения несущих колонн на виде в плане.
