- Выберите вкладку "Конструкция"
панель "Армирование"
"Траектория". Прим.: Это инструмент также доступен на контекстной вкладке для элементов, которые являются допустимыми основами армирования. - Постройте эскиз траектории армирования бетонного элемента-основы, не допуская формирования замкнутого контура.
- Нажмите ESC.
- Если требуется, нажмите
на панели управления и щелкните на значке
"Стрелка разворота", чтобы арматурный стержень был продолжен на противоположной стороне от траектории. - Выберите вкладку "Редактирование | Создать армирование по траектории"панель "Режим"
"Завершить режим редактирования".

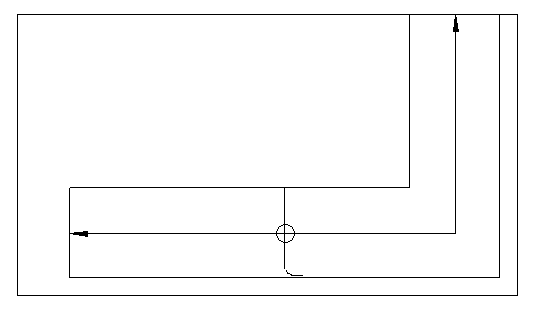

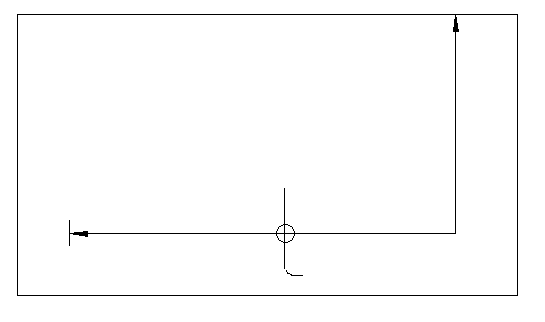

Прим.: По умолчанию граница армирования по траектории включена. Для ее отключения выберите вкладку "Вид"панель "Графика""Видимость/Графика" и снимите флажок "Видимость границы" в разделе "Армирование по траектории несущей конструкции".
В программе Revit обозначение и марка армирования по траектории размещаются на завершенном эскизе в центре самого длинного сегмента траектории. См. раздел "Маркировка армирования по траектории".
Прим.: После размещения армирования по траектории арматурные элементы становятся невидимыми. Если их требуется отобразить, можно задать видимость арматурных элементов в области "Графика" на палитре свойств "Армирование по траектории". Параметр "Видимость" доступен только при размещении арматурных стержней путем армирования по траектории. Дополнительные сведения см. в разделе "Изменение параметров армирования".
