Создание эскиза плоскостной арматуры

С помощью инструментов рисования эскизов можно вручную поместить арматурный профиль в допустимую основу. Существующая форма соответствует эскизу арматурных стержней в том случае, если для эскиза и формы совпадают значения следующих атрибутов:

Если эскиз не соответствует ни одному из существующих профилей, в обозревателе арматурных профилей и в раскрывающемся списке "Тип арматурных профилей" на панели параметров создается новый профиль.

Размещение арматурных стержней с помощью инструментов рисования эскизов

  1. Отобразите допустимую бетонную основу на виде разреза.
  2. Выберите вкладку "Конструкция"панель "Армирование" "Арматурный стержень".
  3. Выберите вкладку "Изменение | Разместить арматурный стержень"панель "Ориентация размещения" (или "Размещение в перспективе") "Эскиз арматурного стержня".
  4. При отображении соответствующего запроса выберите элемент, который будет служить основой для арматурных стержней.

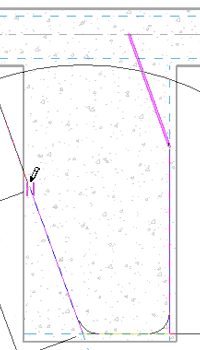

  5. Для построения эскиза арматурного профиля воспользуйтесь инструментами построения эскизов.

    Построение эскиза арматурных профилей

    (Необязательно.) Выберите вкладку "Изменение | Создать эскиз арматуры"панель "Армирование" "Многоплоскостное" для создания многоплоскостной арматуры.

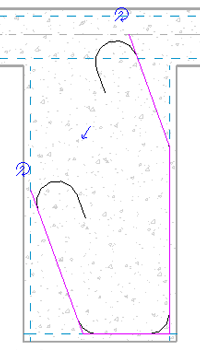

  6. Добавьте отгибы к концам арматурных профилей.

    Добавление отгибов арматурного стержня к профилю на эскизе

  7. С помощью графических элементов управления "Отгиб арматуры" задайте положение и ориентацию отгибов арматурного стержня.

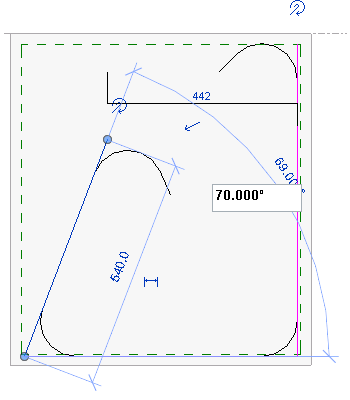

    Совет: При управлении сегментами в режиме эскиза можно вручную установить длину и угловые размеры, щелкнув временные размеры и выполнив ввод нового значения. Эти временные значения могут быть преобразованы в постоянные.
  8. Выберите вкладку "Изменение | Создать эскиз арматуры"панель "Режим" "Завершить режим редактирования", чтобы принять эскиз и разместить новый профиль. Форма нового арматурного стержня корректируется путем его привязки к опорному элементу защитного слоя армирования.
    Прим.: Размеры отменяются при преобразовании арматурного стержня в профиль.
