Режимы экрана совместной работы используются для визуального различения элементов проекта с совместным доступом.
Режимы экрана совместной работы можно использовать для отображения следующих элементов:
- Статус получения. Статус владельца элементов.
- Владельцы. Определенные владельцы элементов.
- Обновления модели. Элементы, которые не соответствуют центральной модели или удалены из нее.
- Рабочие наборы. Элементы, которые будут назначены определенным рабочим наборам.

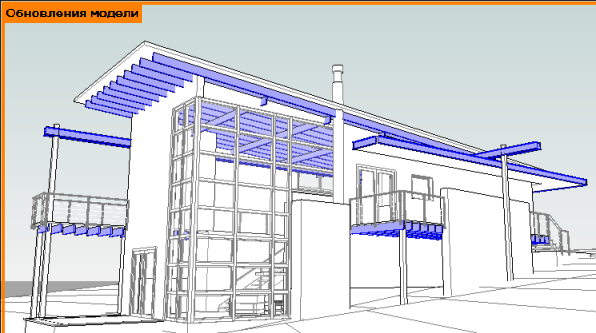

В приведенном примере на виде отображаются элементы модели, которые необходимо синхронизировать с моделью из хранилища. Виды с включенным режимом экрана совместной работы содержат цветную рамку и имя примененного режима отображения (обновления модели), как показано на рисунке. Режим отображения можно отключить или изменить в любое время.
При включении режима экрана совместной работы для отображения стилей выполняются следующие действия:
- Каркас сохраняется в виде каркаса.
- Скрытые линии сохраняются в виде скрытых линий.
- Все остальные стили отображения переключаются на скрытые линии.
- Тени отключаются.
При отключении режимов экрана совместной работы исходные параметры стиля отображения автоматически сбрасываются.
Режимы экрана совместной работы позволяют использовать фантомные поверхности, а также режимы редактирования. Обратите внимание на то, что в режимах редактирования некоторые элементы (например, линии эскиза) могут отображаться в соответствии с цветами в режиме экрана совместной работы. Режим экрана совместной работы можно включить или отключить, чтобы избежать конфликтов с режимами редактирования.
Режимы экрана совместной работы могут использоваться при включенном параметре "Временное скрытие/изоляция". При нахождении в двух режимах цвет элементов определяется цветами экрана совместной работы, а видимость элементов - параметром "Временное скрытие/изоляция".
Печать с экраном совместной работы
Можно печатать чертежи с включенным или отключенным режимом экрана совместной работы. Если печать чертежа выполняется при включенном режиме экрана совместной работы, то в диалоговом окне "Печать с экраном совместной работы" приведены виды, в которых включены эти режимы. Укажите необходимость печати цвета режима отображения.
