Применение консолей при создании несущего перекрытия

1. Откройте вид в плане, на котором отображаются опоры несущего перекрытия - балки или промежуток между ними.
2. Нажмите на ленте кнопку "Несущее перекрытие".

   Путь поиска:

   • Вкладка "Конструкция"панель "Конструкция"раскрывающийся список "Перекрытие" "Перекрытие: несущее"
   • Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Перекрытие" "Перекрытие: несущее"
3. Выберите вкладку "Редактирование" | "Создать массив пола"панель "Рисование""Линия границы", а затем нажмите ("Выбрать опоры").
4. На палитре свойств в разделе "Прочее" введите значения смещения для консолей бетонной плиты и несущей опалубки.
5. Нажмите кнопку "Применить".
6. Выберите балки, которые будут служить опорой несущего перекрытия.
7. Выберите вкладку "Редактирование" | "Создать массив пола"панель "Режим" "Завершить режим редактирования".

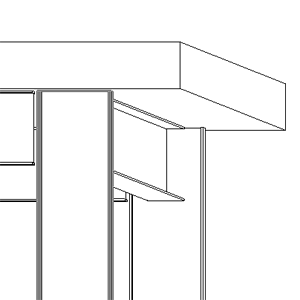

Прим.: Смещение консоли применяется относительно направления, в котором создано ребро перекрытия. Это правило действует при создании несущих перекрытий путем построения эскизов линий, а также в режимах "Выбрать опоры" и "Выбрать стены". Если консоль отображается внутри несущего перекрытия, перейдите в режим построения эскизов, выберите ребро и измените значения для консоли на отрицательные.
