Добавление фермы

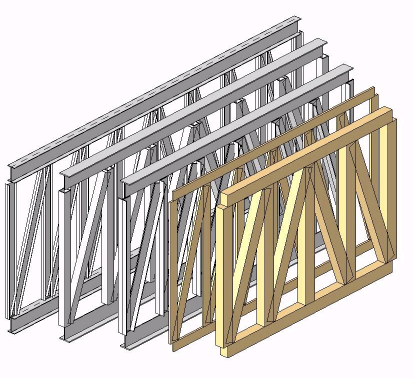

В Revit выполняется преобразование компоновки фермы по размерам пролета фермы, а затем создаются элементы каркаса, соответствующие линиям в преобразованной компоновке фермы. Подробные сведения приведены в разделе Создание семейства ферм.

Процедура добавления фермы

  1. Откройте вид на том этаже здания, где требуется разместить ферму.
  2. Перейдите на вкладку "Конструкция"панель "Конструкция""Ферма".
  3. На палитре свойств в раскрывающемся списке "Выбор типа" выберите типоразмер фермы.
  4. Выберите вкладку "Изменение | Разместить ферму"панель "Рисование" ("Линия") и укажите начальную и конечную точки фермы, либо выберите команду ("Выбрать линии"), а затем выберите кромку или линию, которой требуется ограничить модель фермы.
