С помощью данного средства можно создать балочную систему, используя ее первоначальные параметры. Средство восстановления исходных параметров позволяет отменить все изменения свойств отдельных элементов системы. После того, как исходные настройки балочной системы будут восстановлены, параметры балок примут стандартные значения. Балки займут позиции по умолчанию. В частности, применение данного инструмента приводит к следующим результатам.
- Перемещенные балки возвращаются в исходное местоположение.
- Удаленные балки будут восстановлены.
- Изменения таких параметров отдельных балок, как тип балки, смещение или угол, будут отменены.
Следует учитывать, что при изменении эскиза балочной системы балки этой системы остаются прикрепленными к первоначальным опорам до сброса балочной системы.

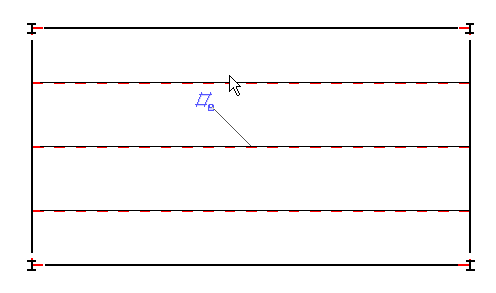

Исходная балочная система

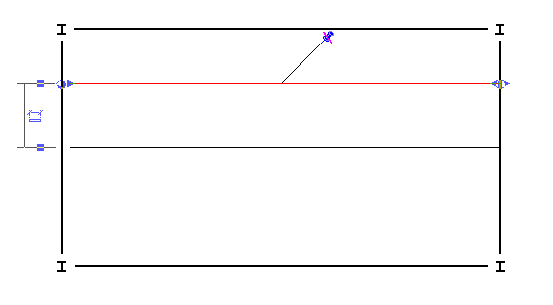

Балочная система с внесенными изменениями
Использование средства восстановления исходных параметров
- В области рисования выберите балочную систему.
- Выберите вкладку "Редактирование | Балочные системы"
панель "Режим" "Редактирование границы". - Выберите вкладку "Редактирование" | "Балочные системы "> "Редактирование границы"панель "Корректировка""Восстановить систему".

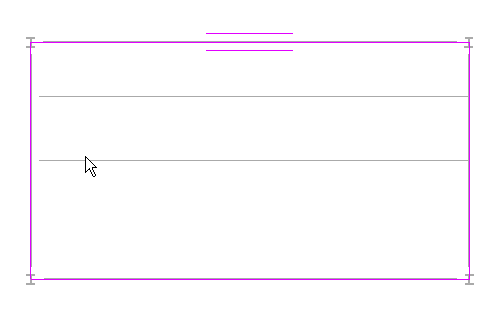

Сброс балочной системы
- Выберите вкладку "Редактирование" | "Балочные системы" > "Редактирование границы"панель "Режим" "Завершить режим редактирования".
Балочная система после сброса
